Тренажер спасательной шлюпки свободного падения "FFLBS" (полномасштабный, на динамической платформе)

Тренажер предназначен для подготовки специалистов по спасательным шлюпкам свободного падения в соответствии с требованиями Кодекса ПДНВ и модельным курсом 1.23.

:: Загрузить описание

Назначение

Тренажер FFLBS предназначен для подготовки специалистов по спасательным шлюпкам свободного падения в соответствии с требованиями и рекомендациями Кодекса ПДНВ:

  • разделом A-VI/2 "Обязательные минимальные требования для дипломирования специалистов по спасательным шлюпкам и плотам, дежурным шлюпкам и скоростным дежурным шлюпкам";
  • разделом B-I/14 Кодекса ПДНВ "Руководством относительно ответственности компаний в части обучения персонала, направляемого на суда, использующие шлюпки свободного падения";
  • разделом A-VI/1, таблица A-VI/1-1 "Спецификация минимального стандарта компетентности в области способов личного выживания".

------------------------------------------------------------------------

Использование тренажера FFLBS обеспечивает соответствие тренажерного центра новой редакции типового учебного курса ИМО 1.23 PROFICIENCY IN SURVIVAL CRAFT AND RESCUE BOATS OTHER THAN FAST RESCUE BOATS (Edition 2024).

В новой редакции особое внимание уделяется проведению практических занятий, для организации которых требуется выход к судоходной реке, озеру или морю, желательно в гавани или в устьевых водах. Допускается проведение практических занятий на судне, с использованием судового оборудования.

При этом, элементы обучения, связанные со спуском на воду, подъемом, эксплуатацией и маневрированием спасательных шлюпок, в том числе, в ненастную погоду, в ночное время и в покрытых льдом водах, могут проводиться с использованием тренажеров.

Элементы обучения, связанные с ознакомлением с оборудованием спасательных шлюпок, и управлением спасательными шлюпками должны проводиться с использованием реальных спасательных шлюпок, соответствующих Кодексу LSA.

Подробнее...

------------------------------------------------------------------------

Тренажер FFLBS-A.1 относится к классу A в классификации, приведенной в типовом учебном курсе и опирающейся на стандарт DNV.

Тренажер может использоваться для подготовки рулевых спасательных шлюпок свободного падения, эксплуатирующихся на морских передвижных установках, в соответствии со стандартом OPITO "Offshore Lifeboat Coxswain Training".

Тренажер включен в состав учебно-методического комплекса для подготовки специалистов по спасательным шлюпкам, соответствие международным требованиям которого подтверждено сертификатом РС). Подробнее...



Отрабатываемые навыки

Тренажер позволяет отработать навыки:

  • посадки в шлюпку,
  • спуска методом свободного падения,
  • отхода шлюпки от судна,
  • управления и маневрирования шлюпкой в различных погодных условиях, в том числе в штормовую и ненастную погоду, а также ночью.

Состав

В состав тренажера включено следующее оборудование и программное обеспечение:

  • трап и посадочная площадка,
  • макет шлюпки, представляющий собой часть реальной огнезащищенной шлюпки, соответствующей Кодексу LSA.
  • динамическая платформа с 6 степенями свободы,
  • компьютерное оборудование,
  • оборудование системы видеонаблюдения,
  • программное обеспечение, обеспечивающее функционирование тренажера.

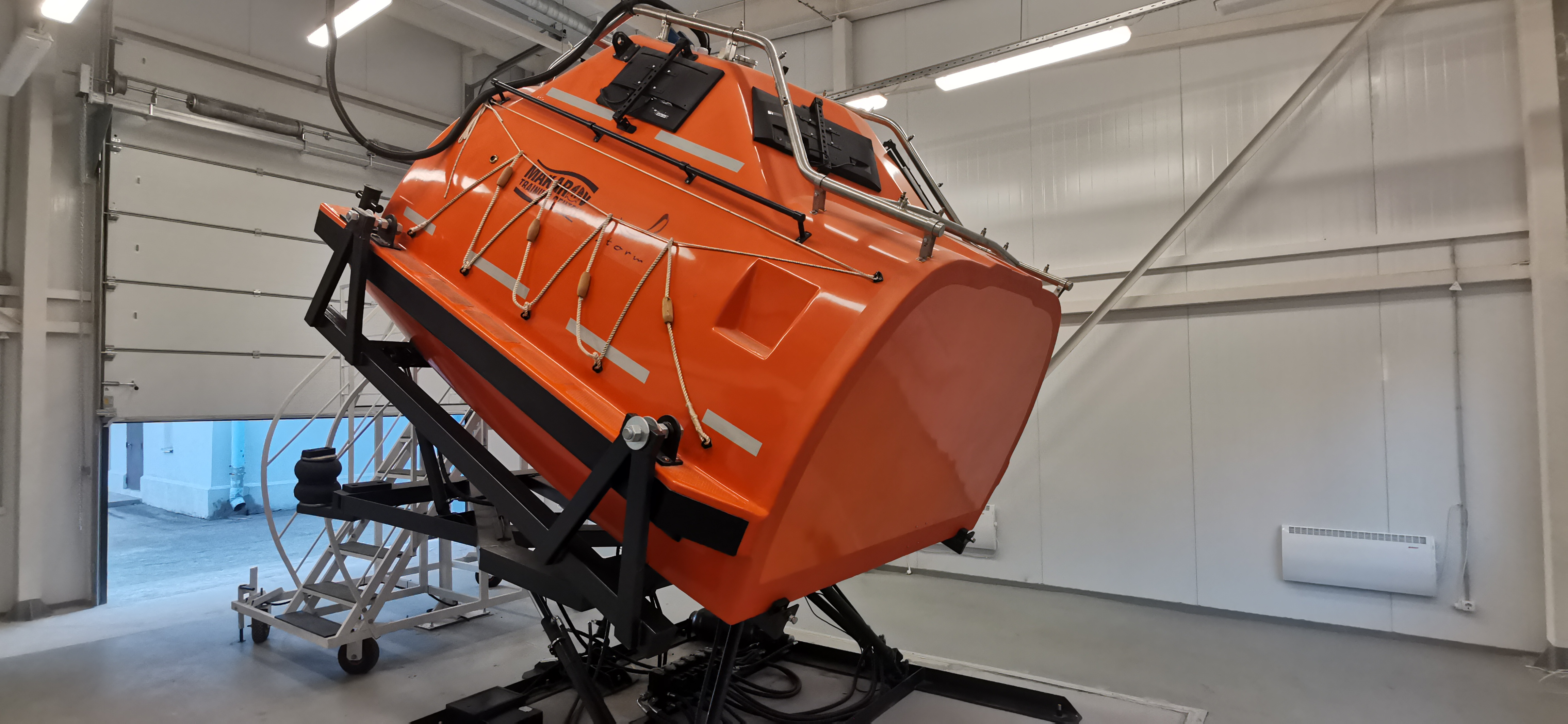

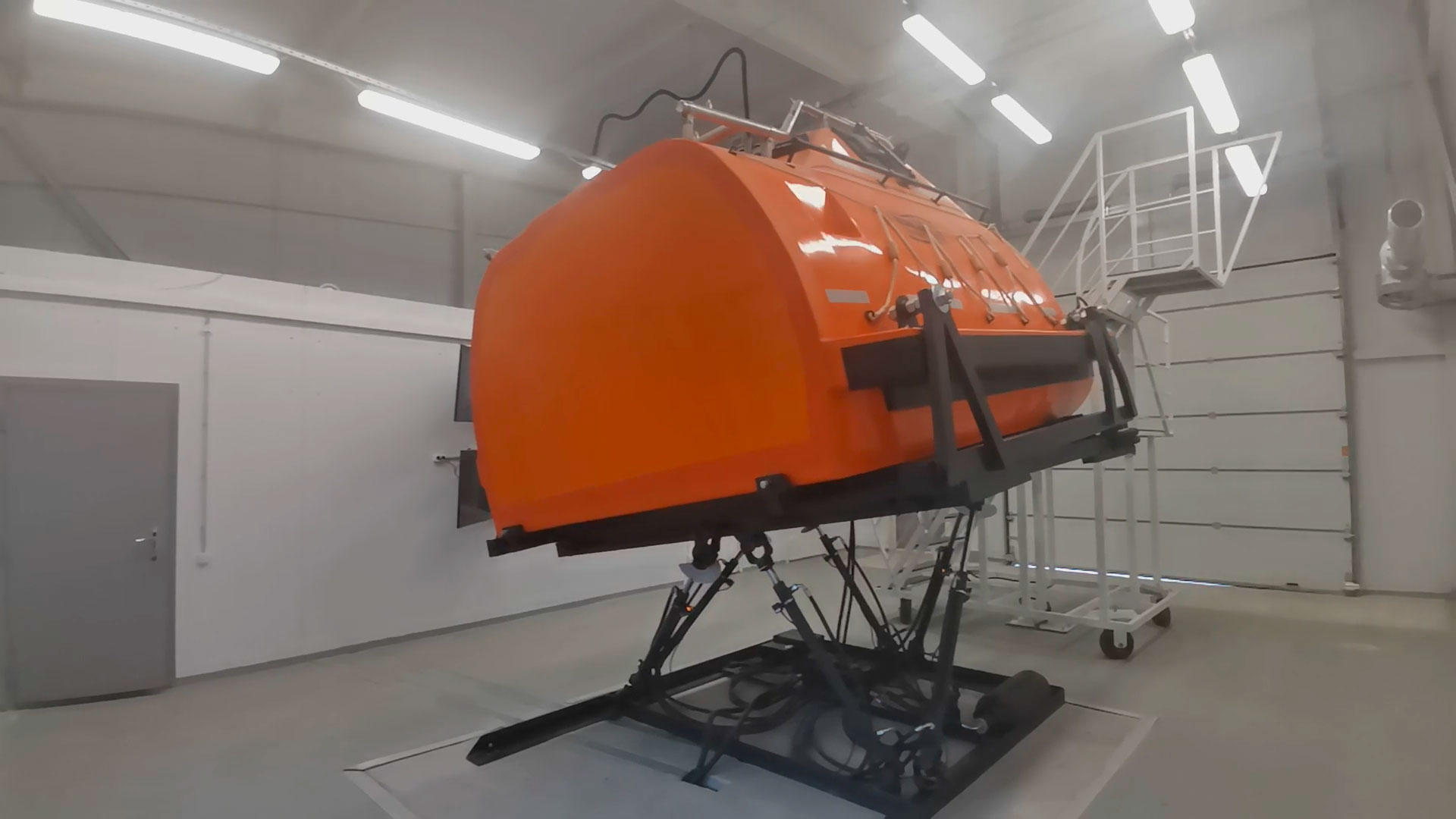

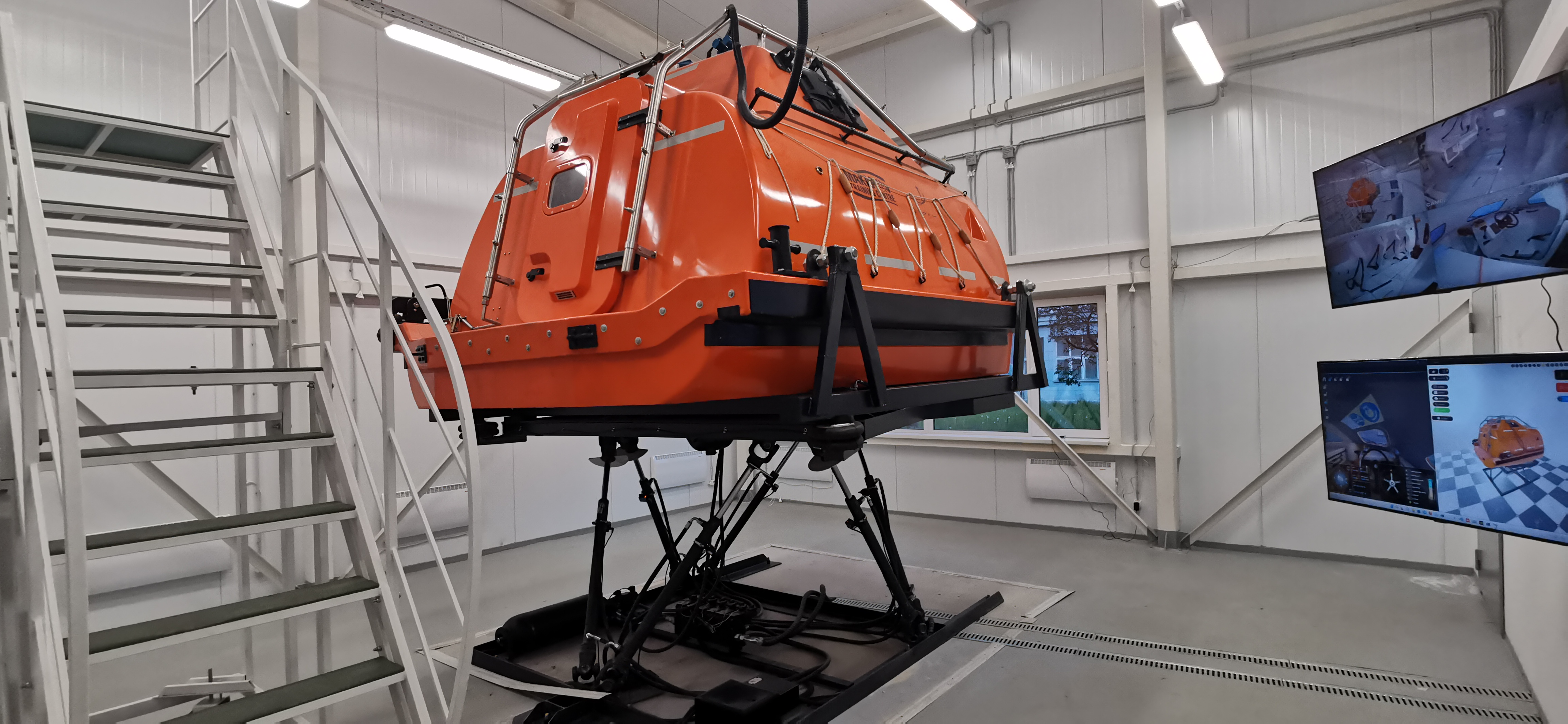

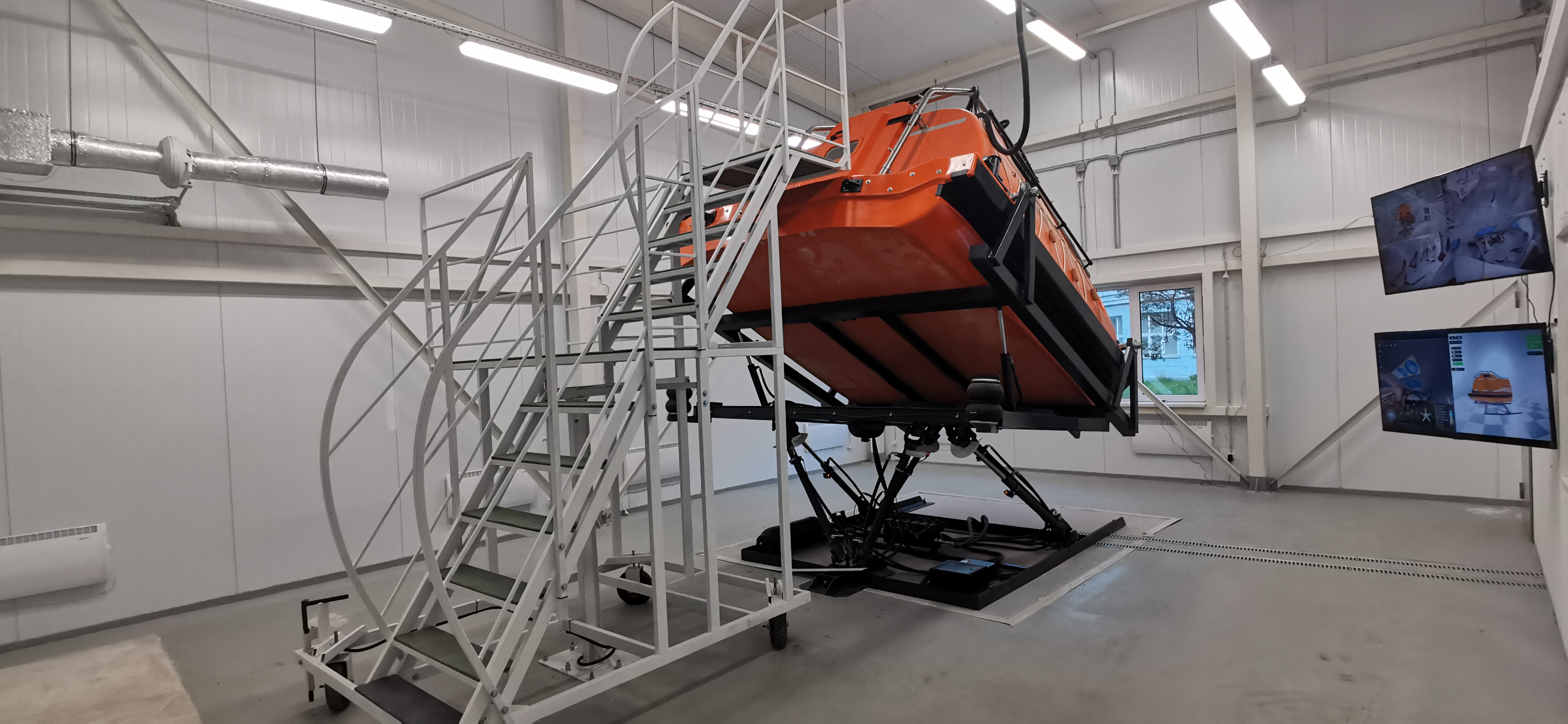

Трап, посадочная площадка и макет шлюпки

Макет шлюпки

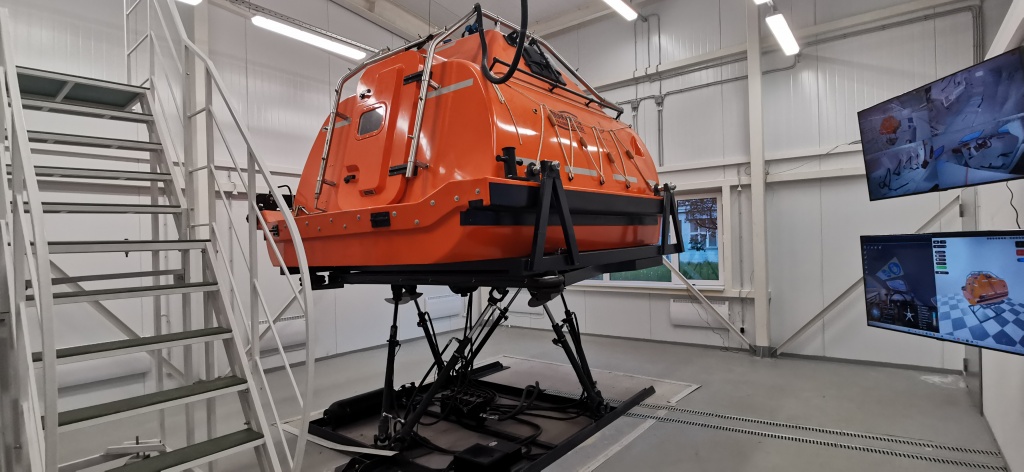

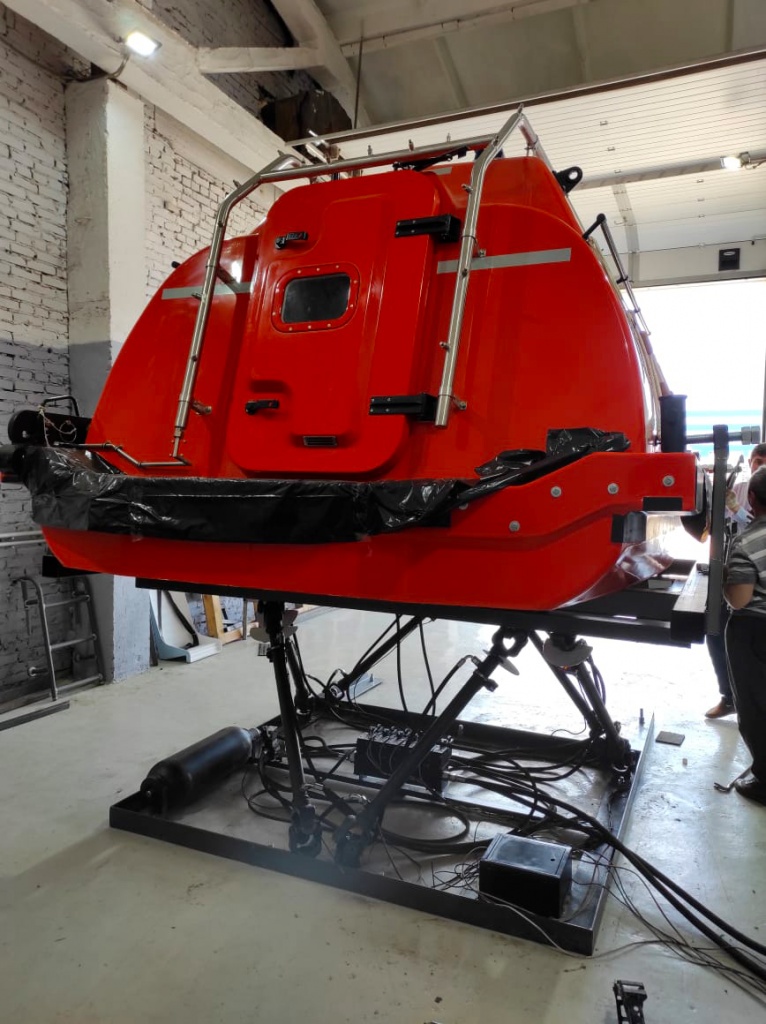

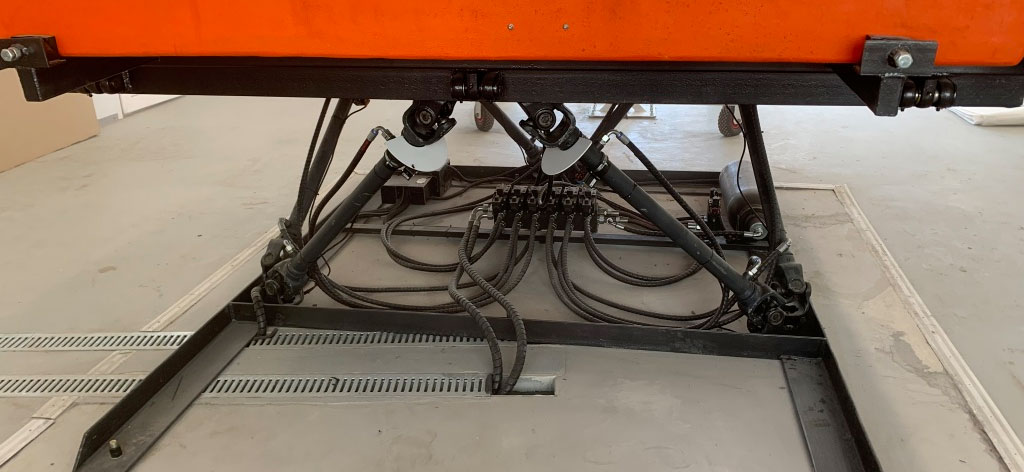

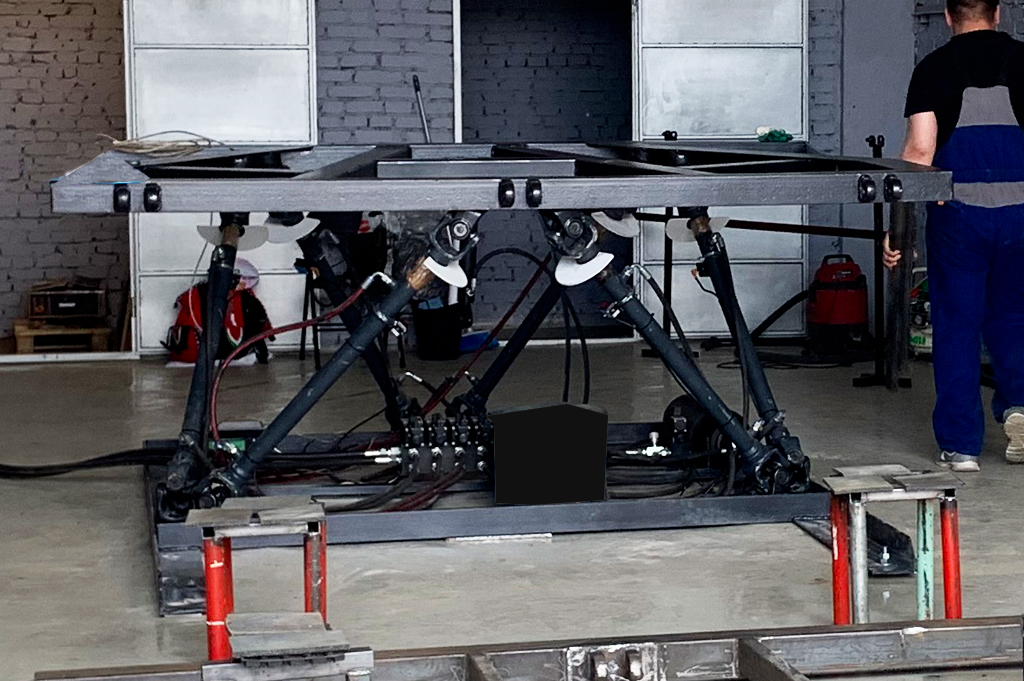

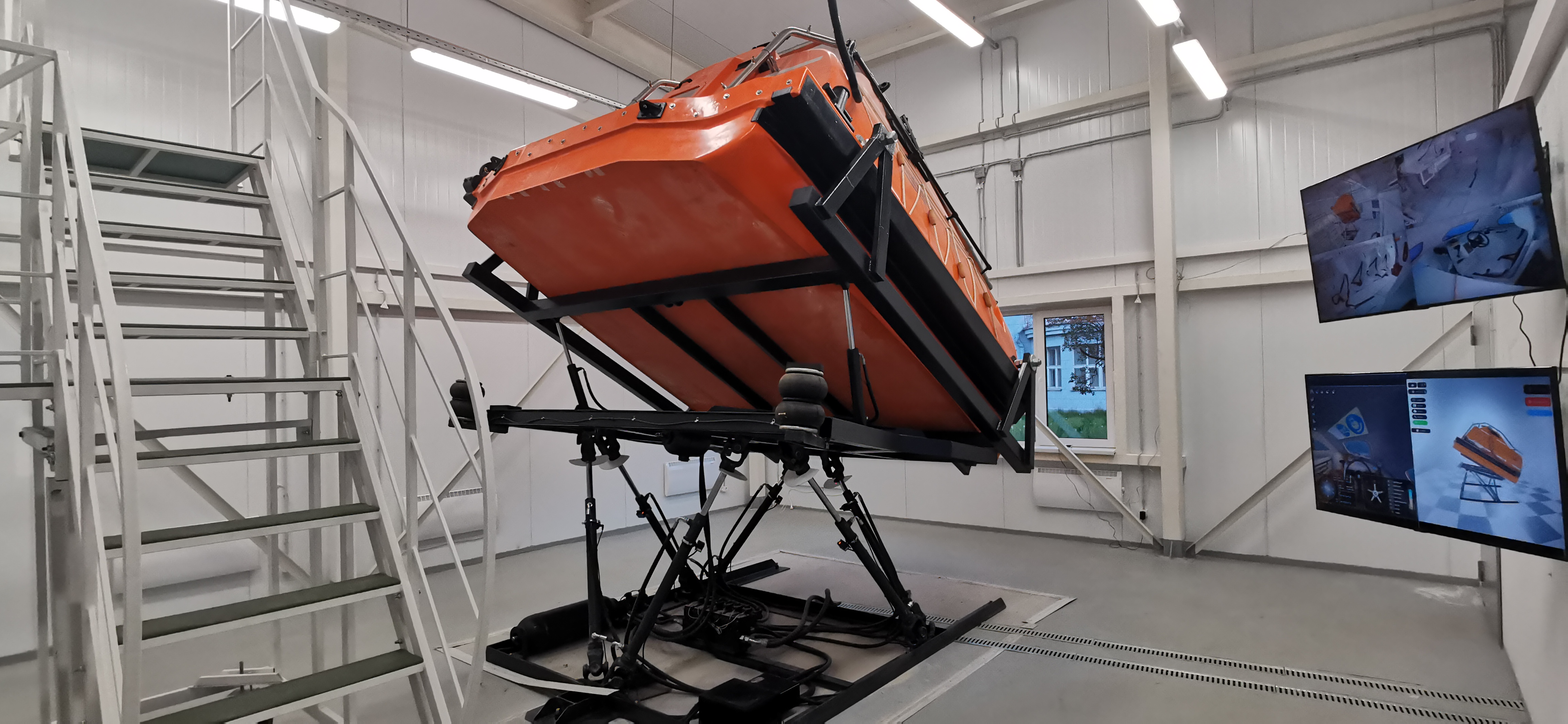

Динамическая платформа с 6 степенями свободы

Пульт системы видеонаблюдения

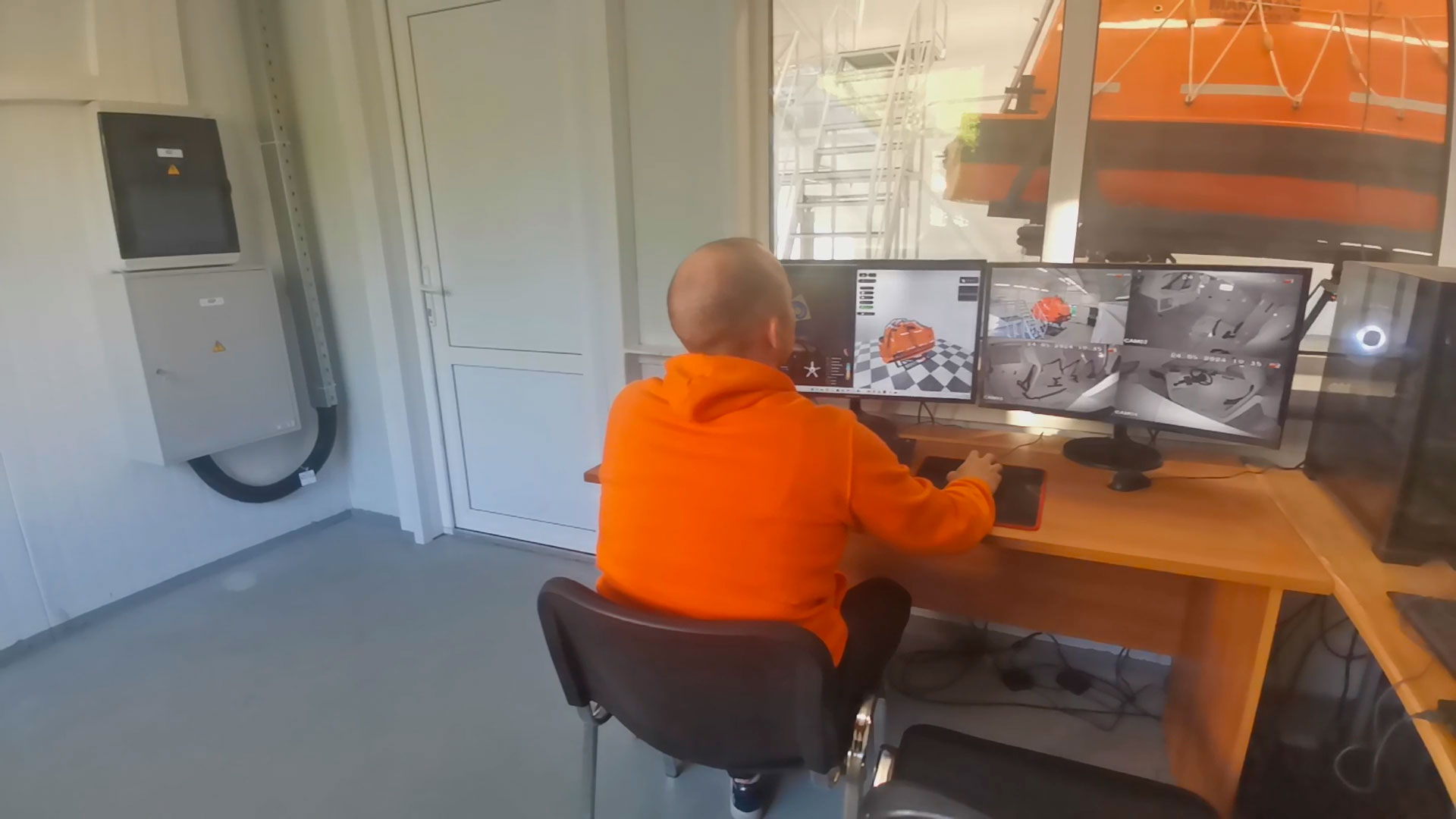

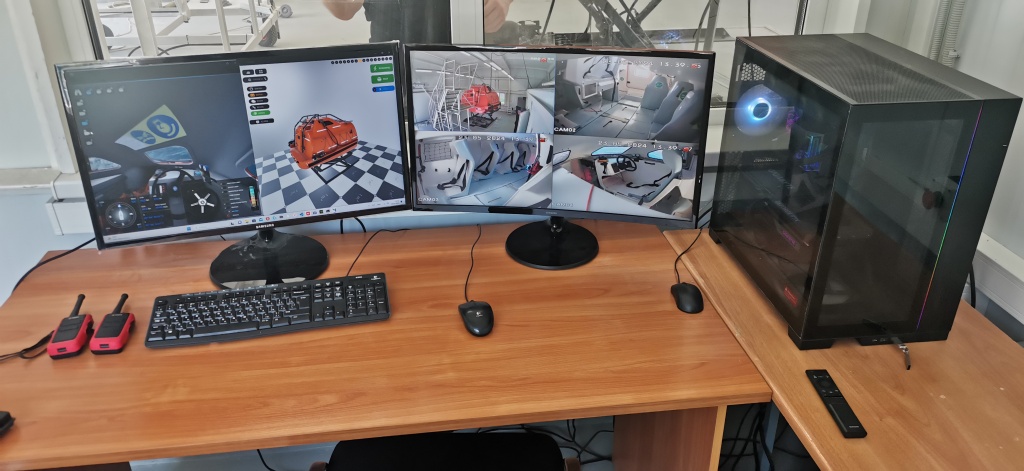

Рабочее место инструктора


Схема работы

Инструктор переводит шлюпку в положение "Для посадки".

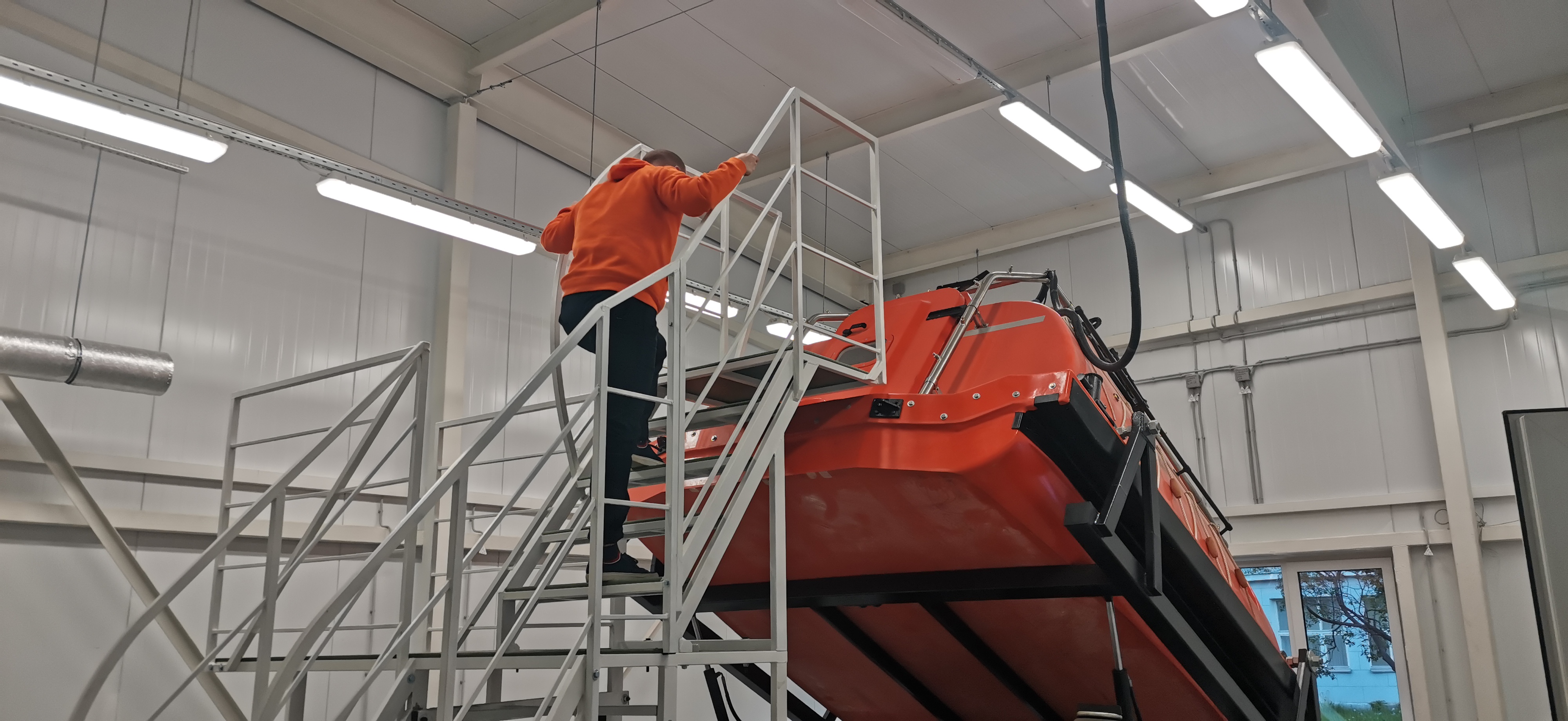

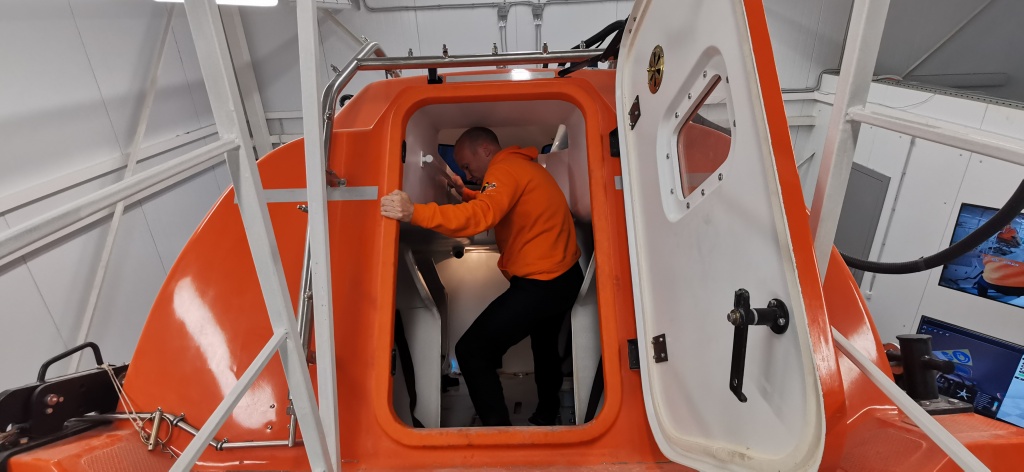

Слушатели поднимаются по трапу и осуществляют посадку в спасательную шлюпку, пристегиваются ремнями безопасности.




Рулевой занимает место за пультом управления.



Инструктор приводит шлюпку в положение «Для спуска». В этом положении шлюпка начинает качаться вместе с аварийным судном, на котором она установлена.

Рулевой запускает двигатель и инициирует спуск методом свободного падения. Вход в воду производится не идеально, а с учетом волнения.



Далее рулевой совершает отход от борта судна и выполняет управление шлюпкой в различных погодных условиях, в том числе в штормовых. Слушатели могут ощутить нагрузку при сбросе, всплытии и плавании в безопасных условиях.


Макет шлюпки

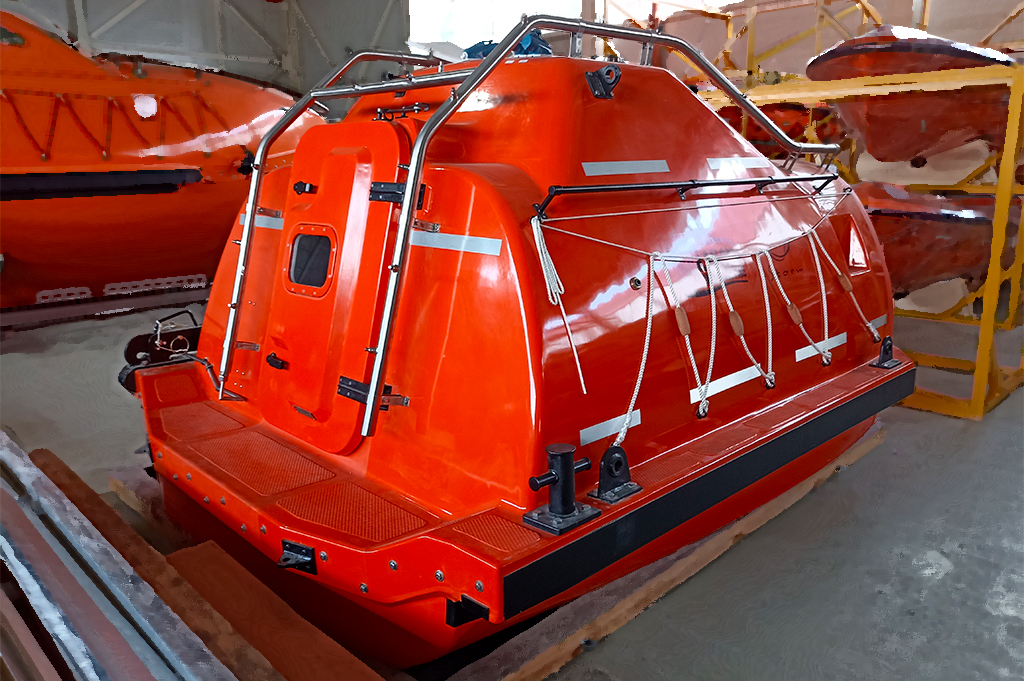

Макет шлюпки представляет собой часть реальной огнезащищенной шлюпки, соответствующей Кодексу LSA, с усеченной носовой частью. Срез в носовой части закрыт торцевой переборкой из материала, из которого изготовлен корпус шлюпки. Макет рассчитан на размещение рулевого и 4 членов экипажа.


Корпус шлюпки и надстройка

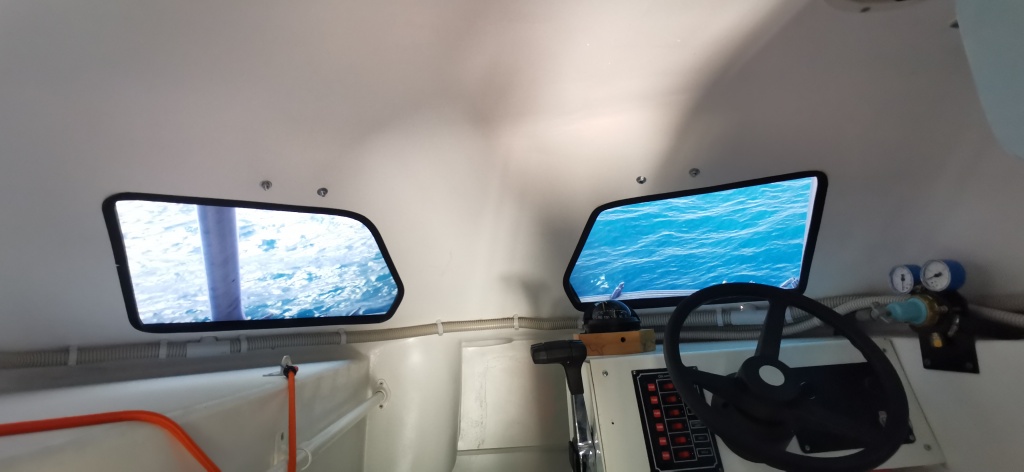

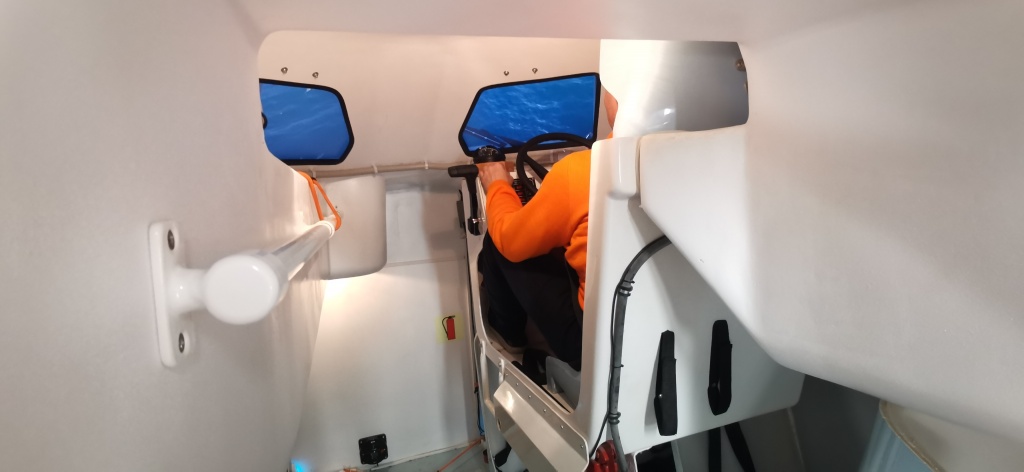

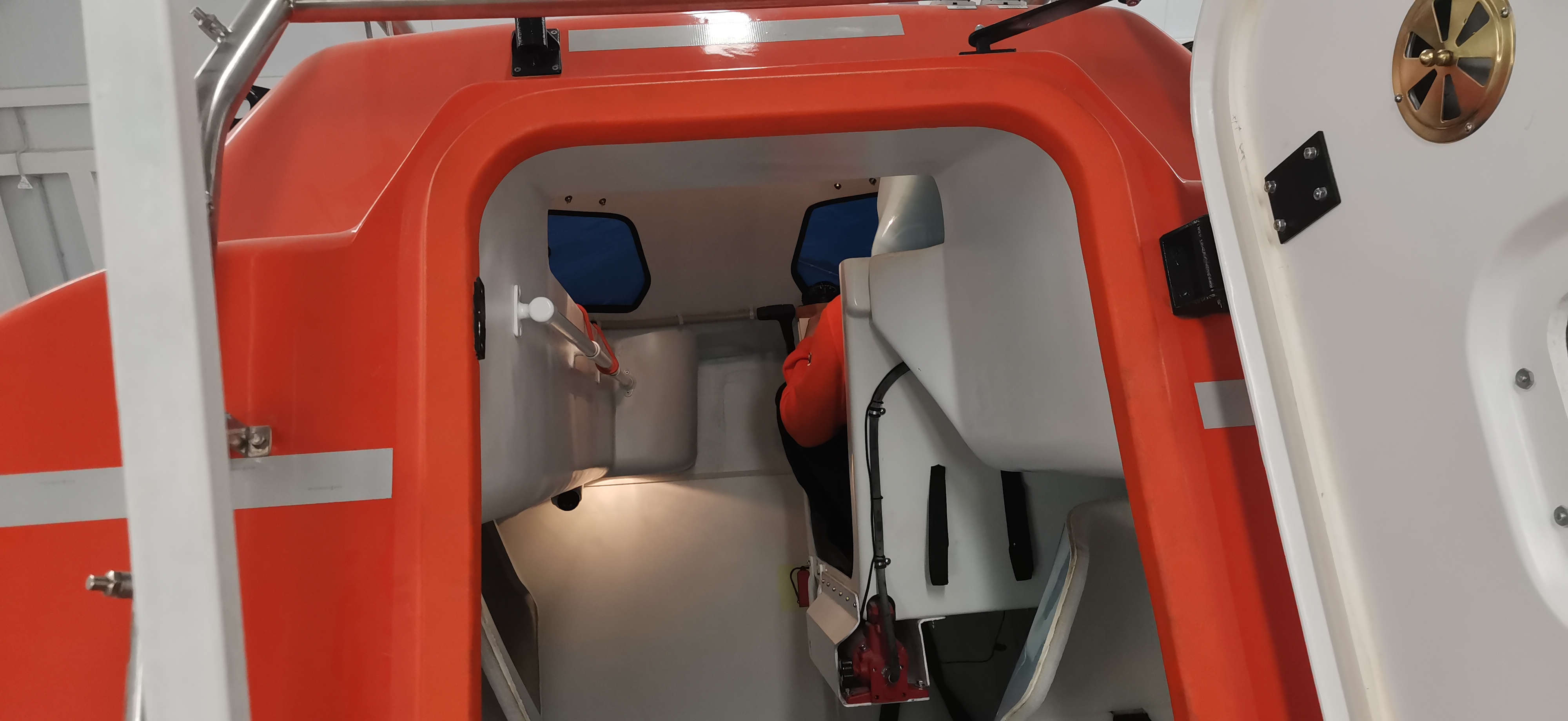

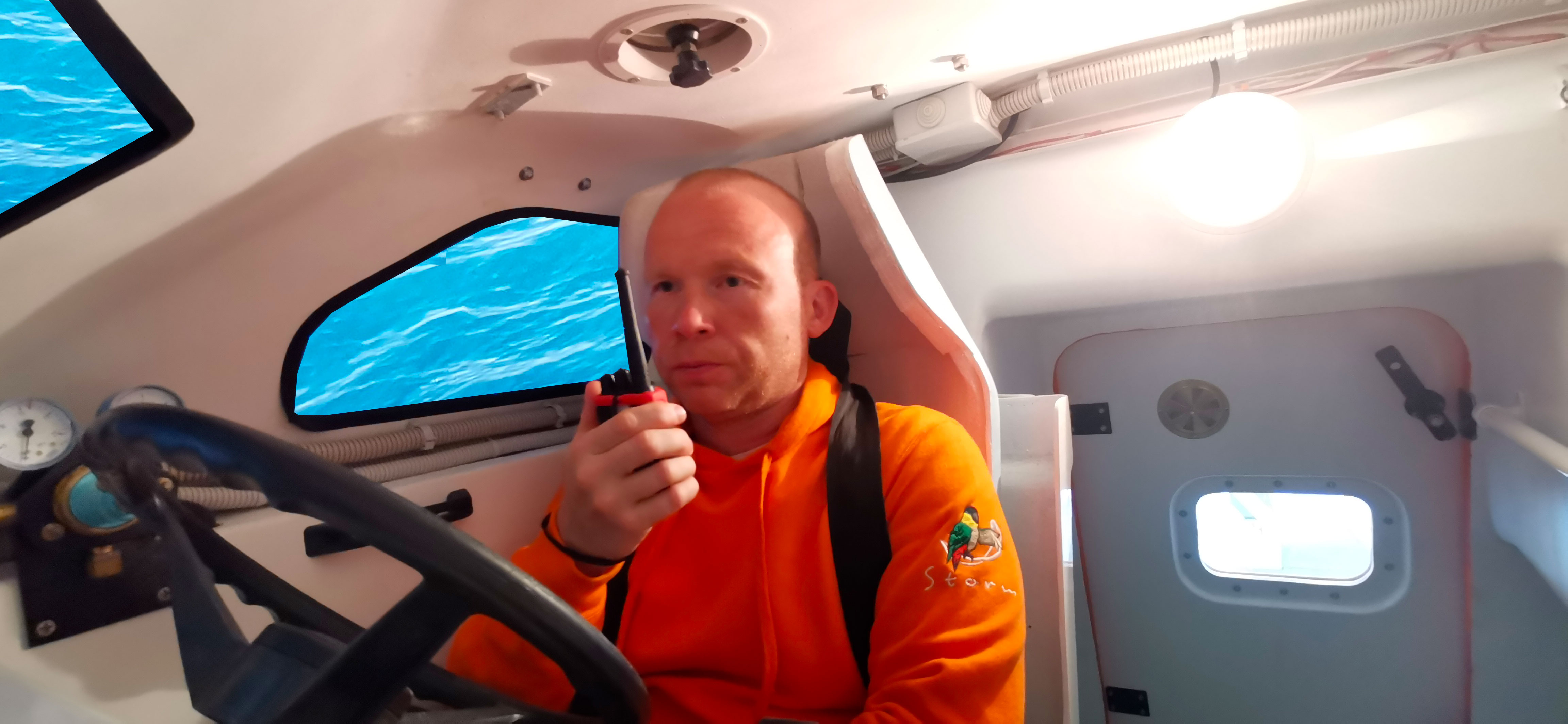

Внутри кабины шлюпки

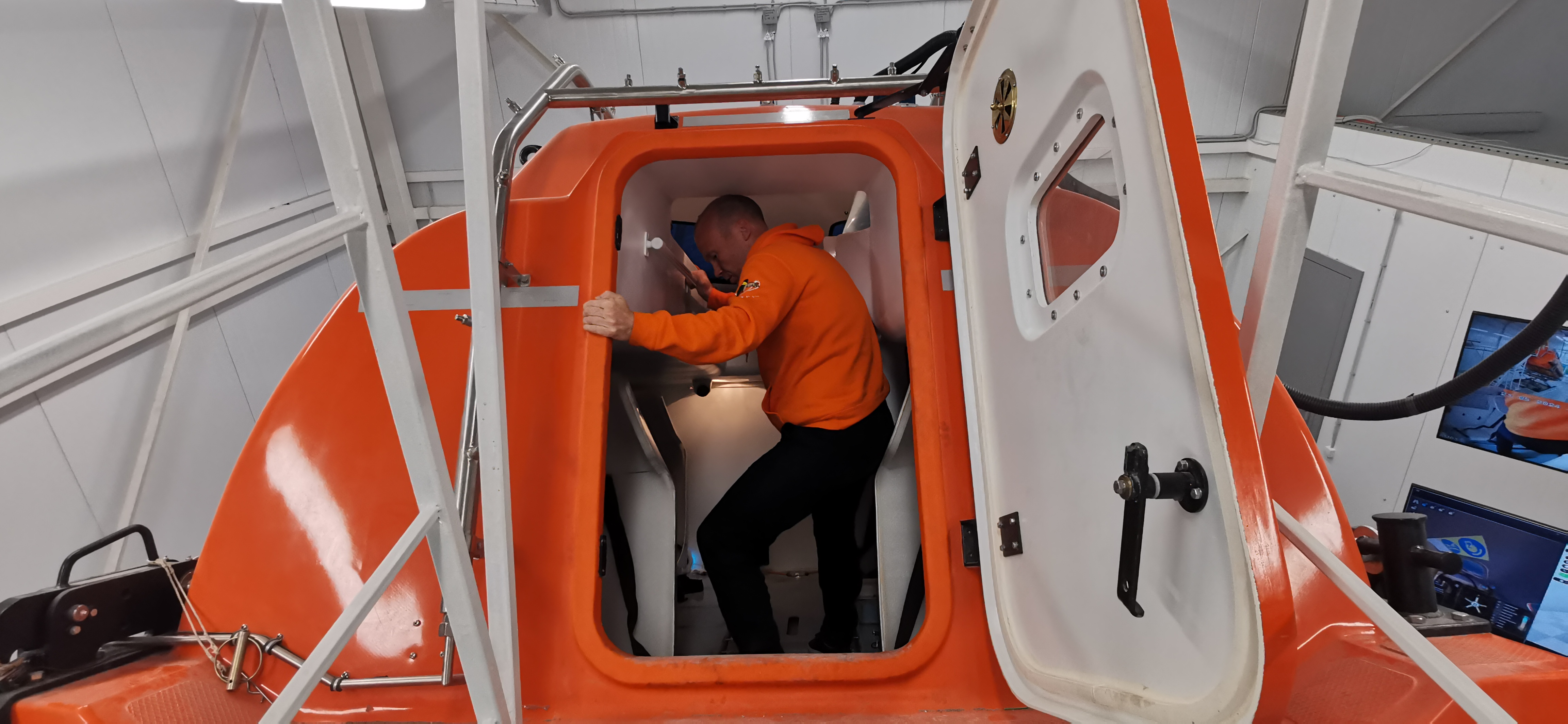

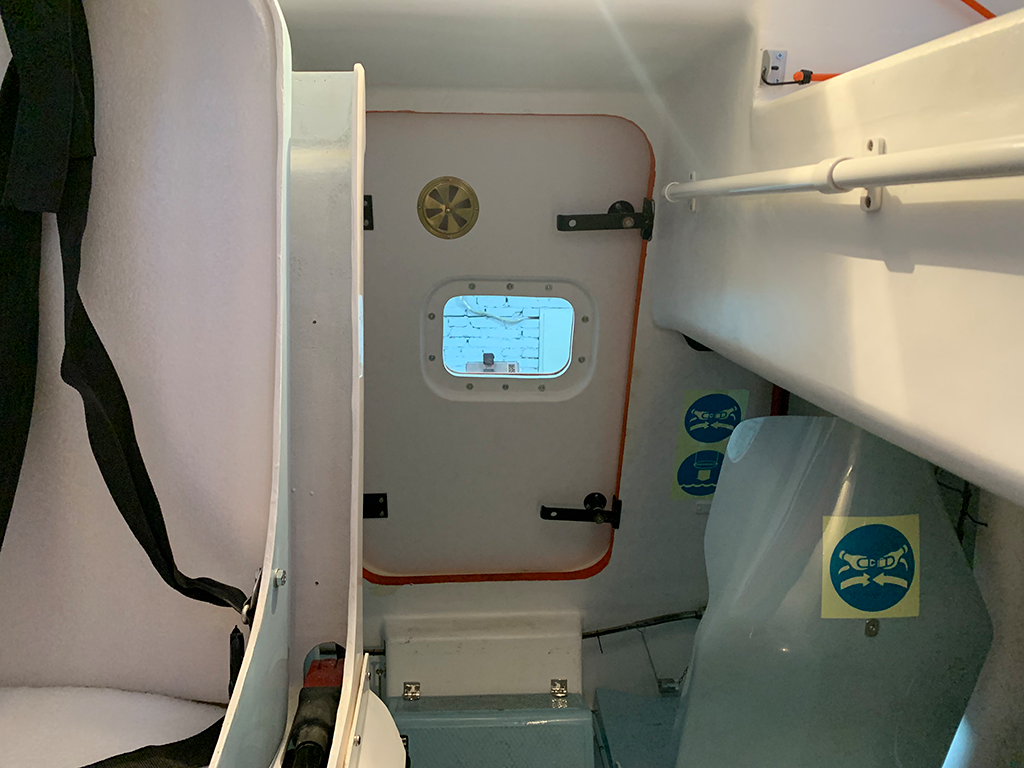

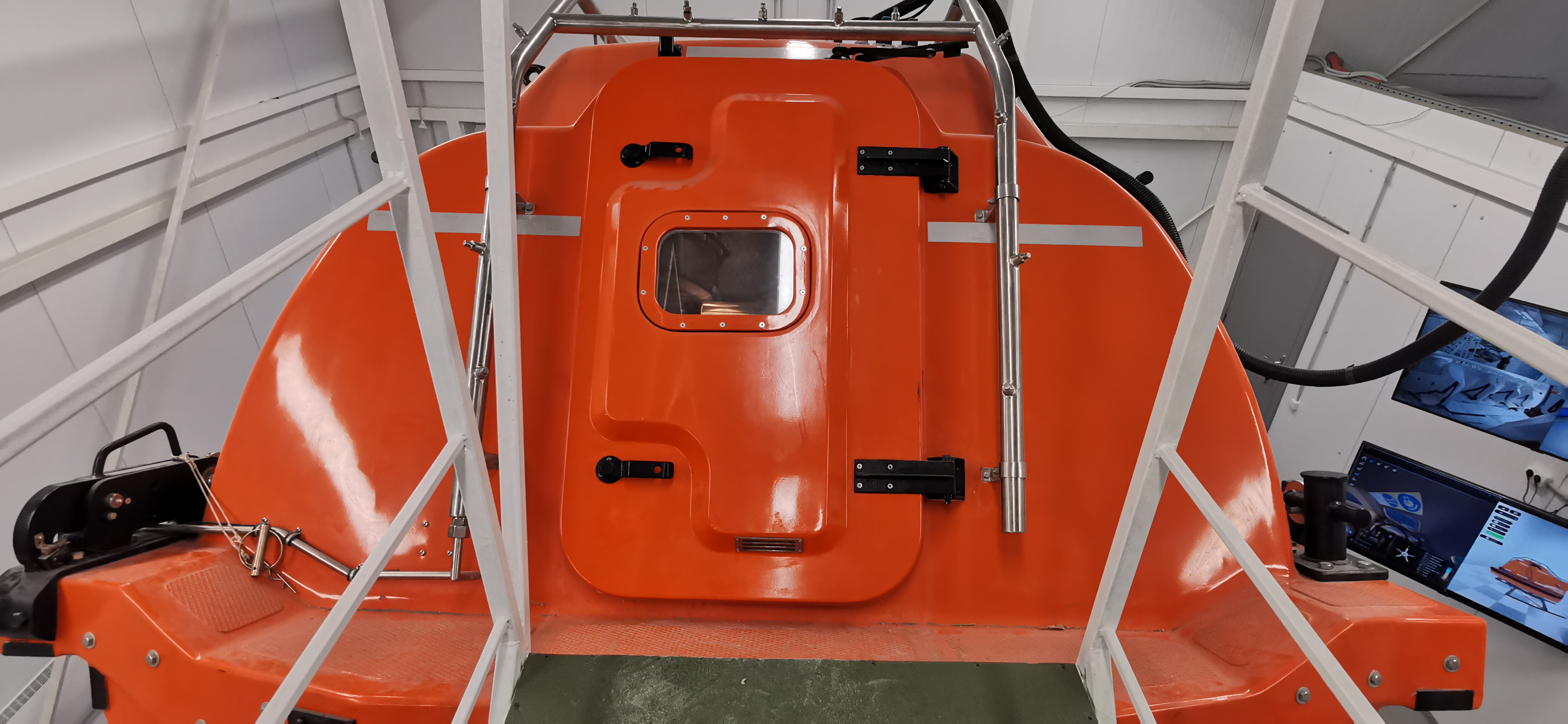

Дверь и задрайки

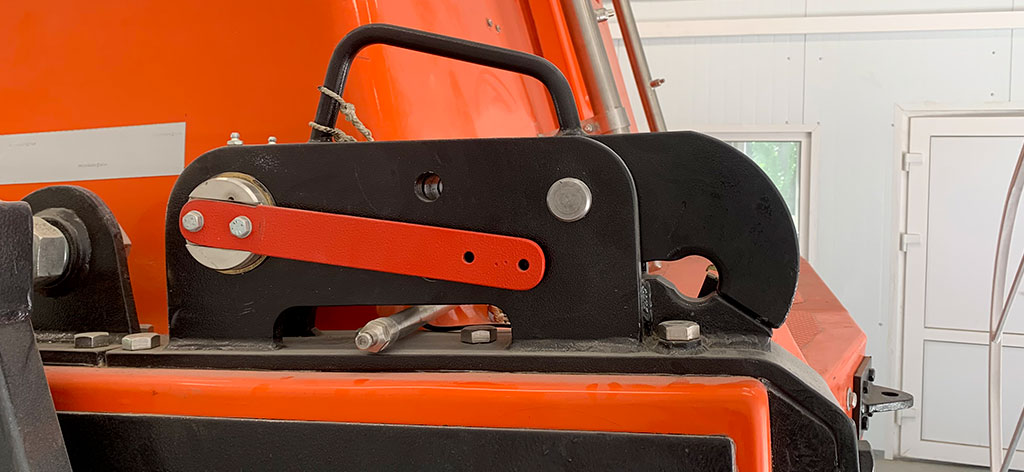

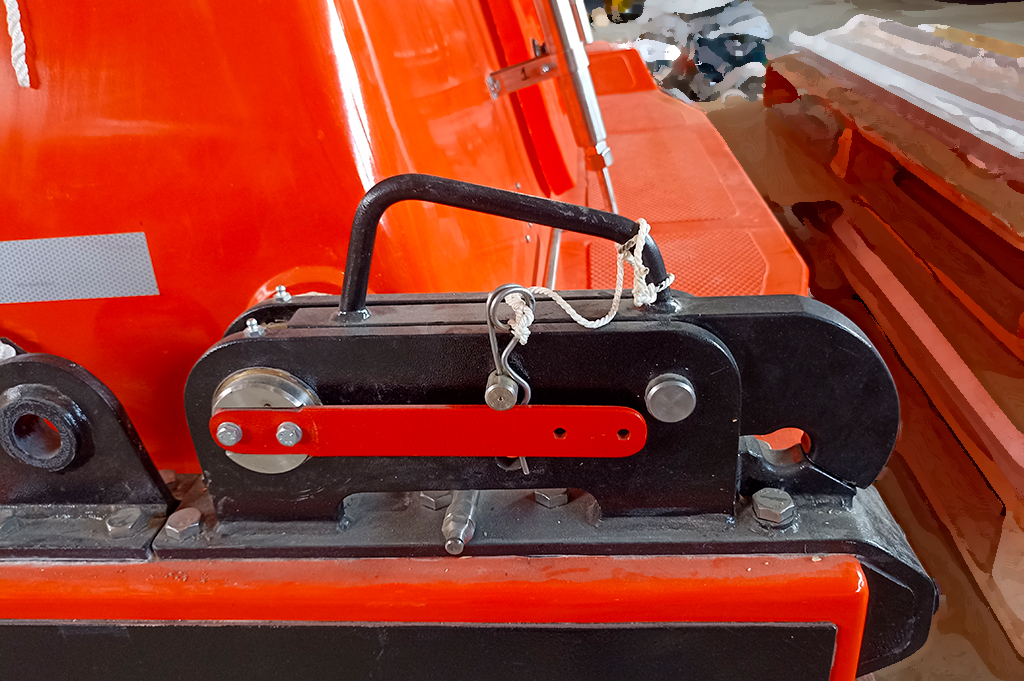

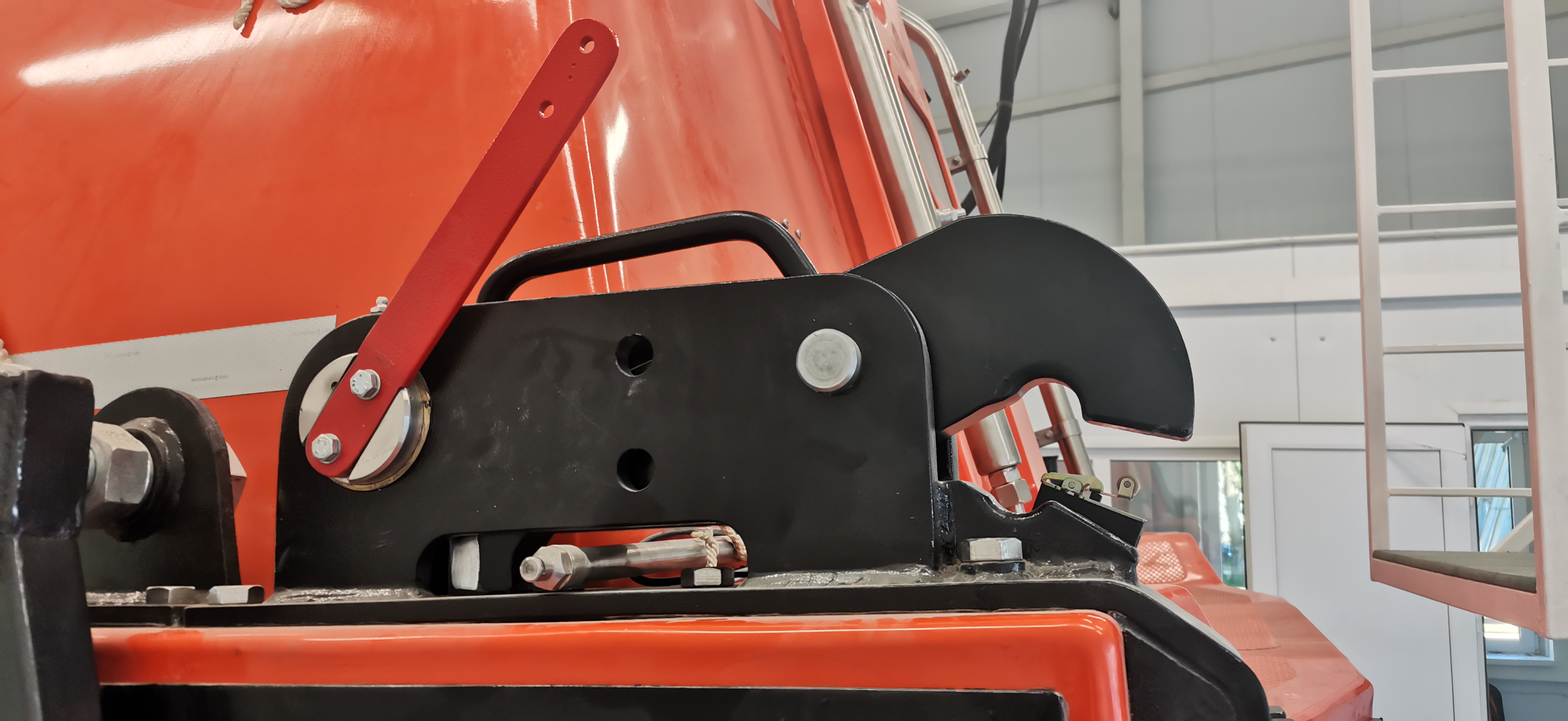

Гак разобщающего устройства


Иллюминаторы

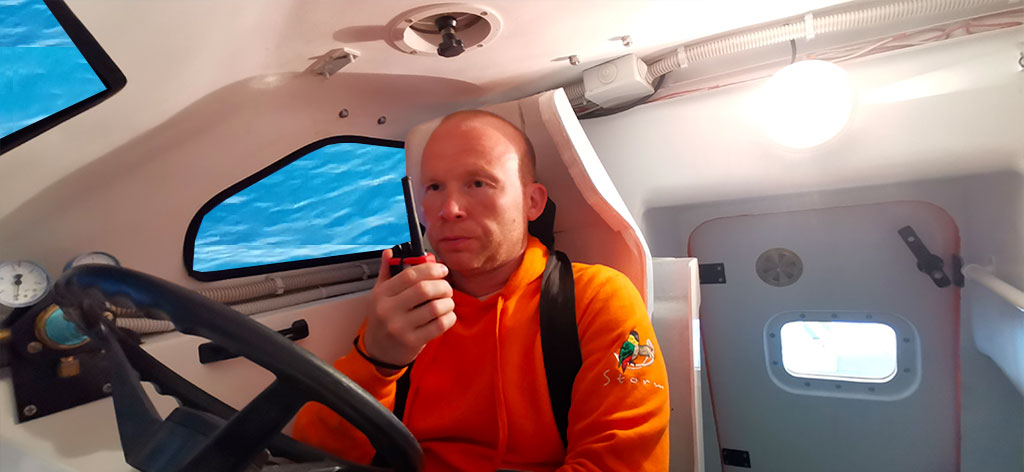

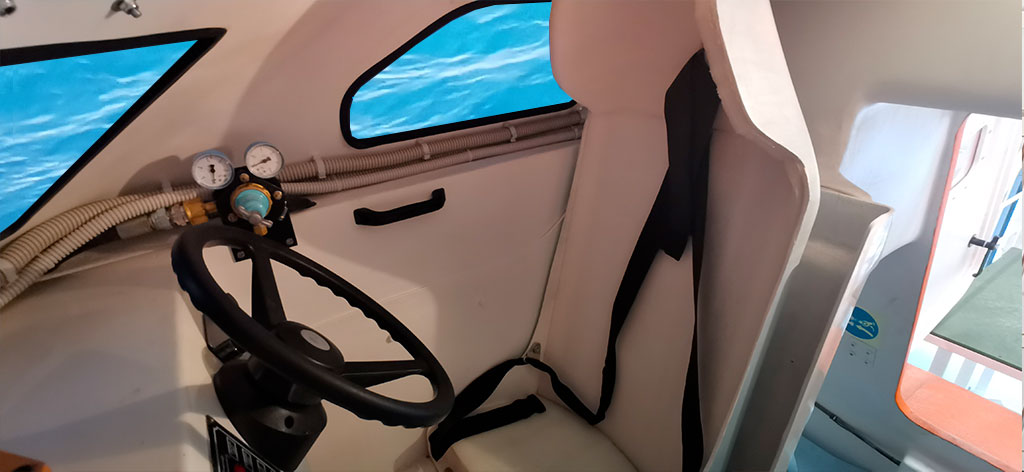

Место рулевого

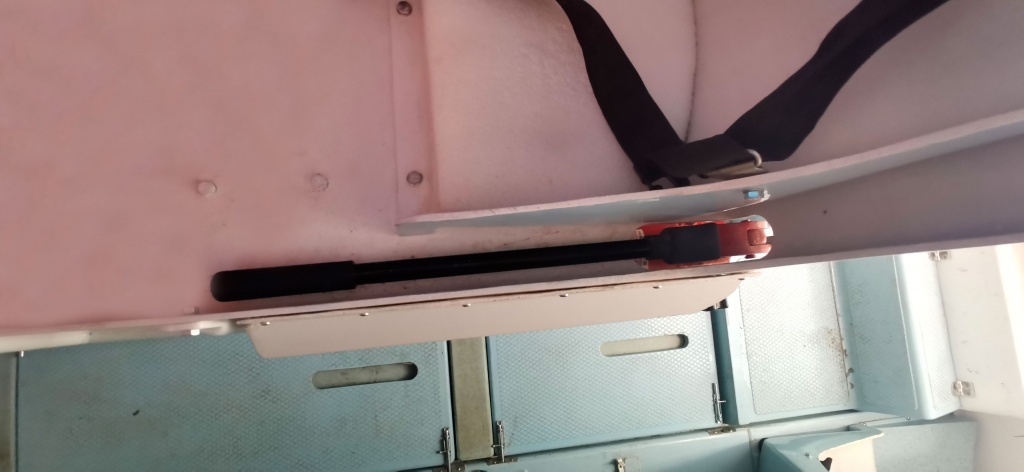

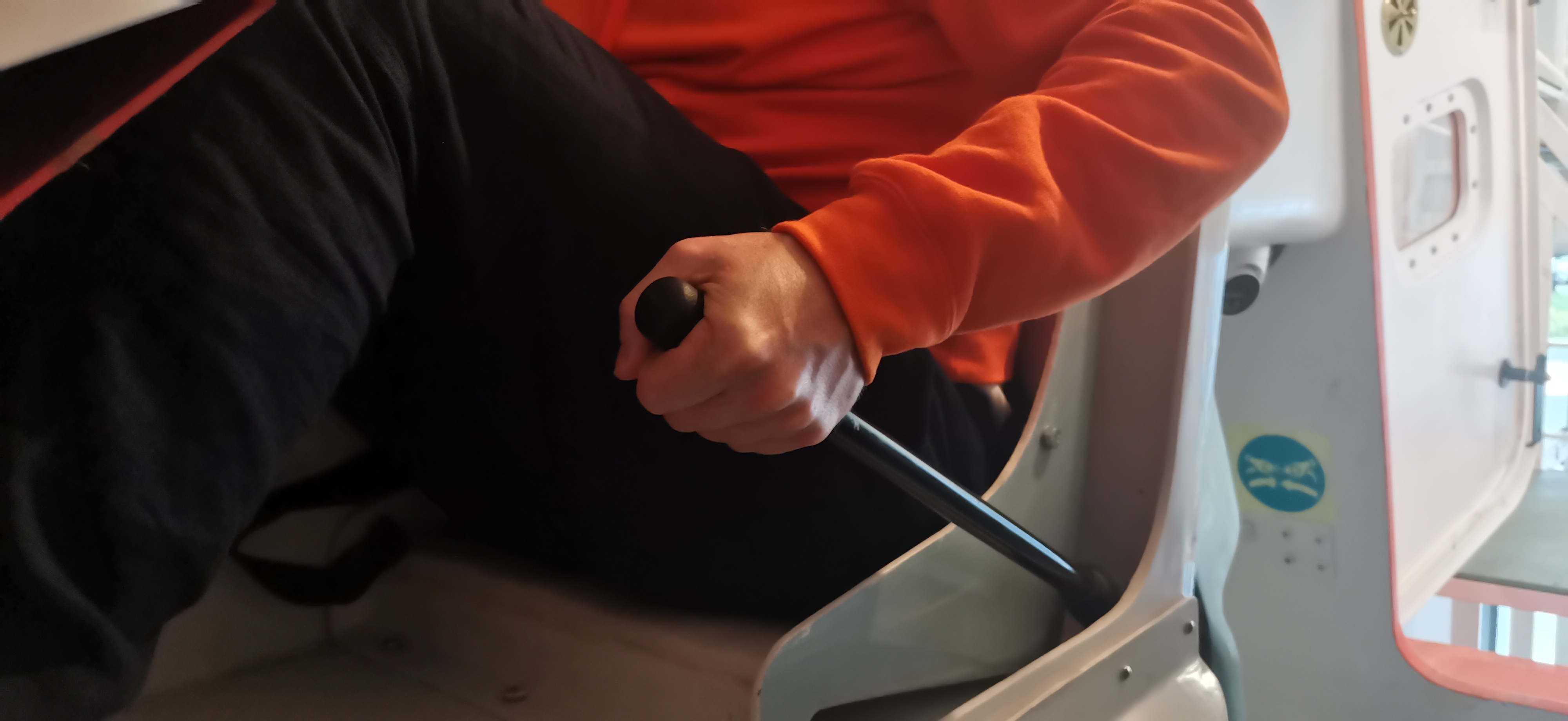

Рычаг дистанционной отдачи разобщающего устройства

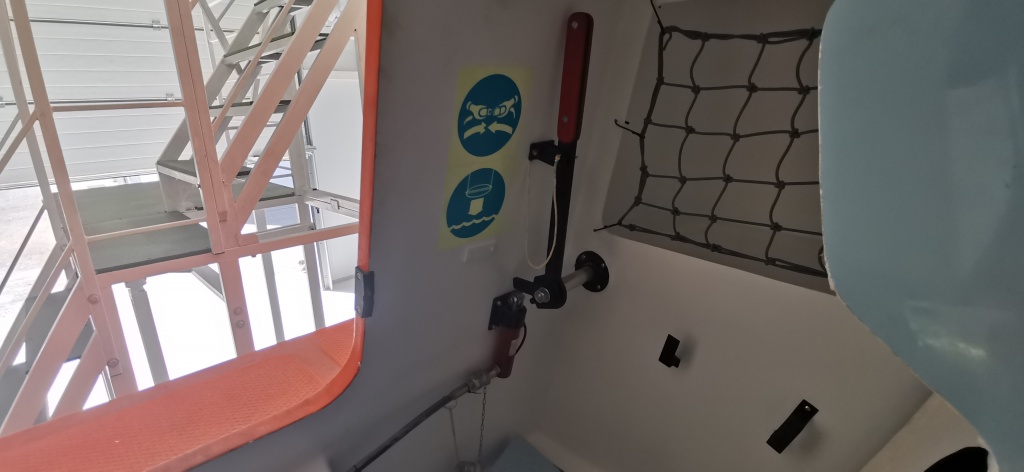

Аварийный рычаг отдачи разобщающего устройства

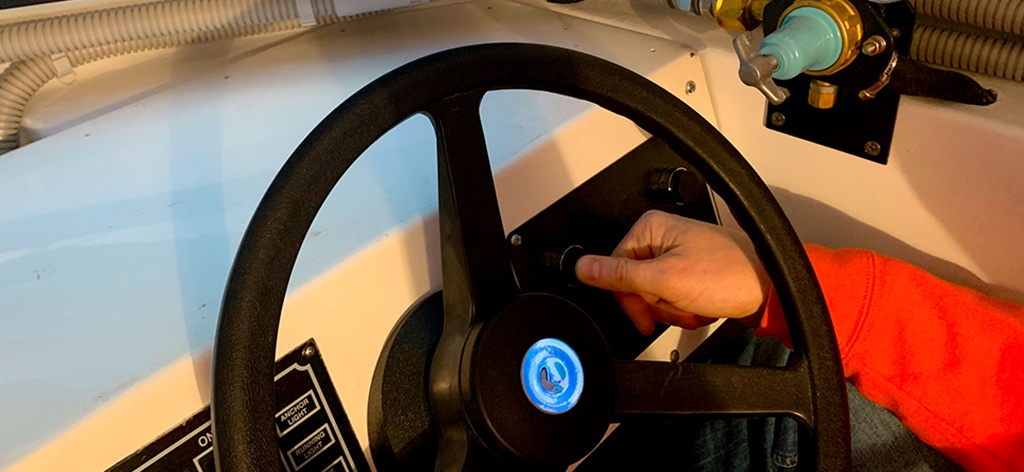

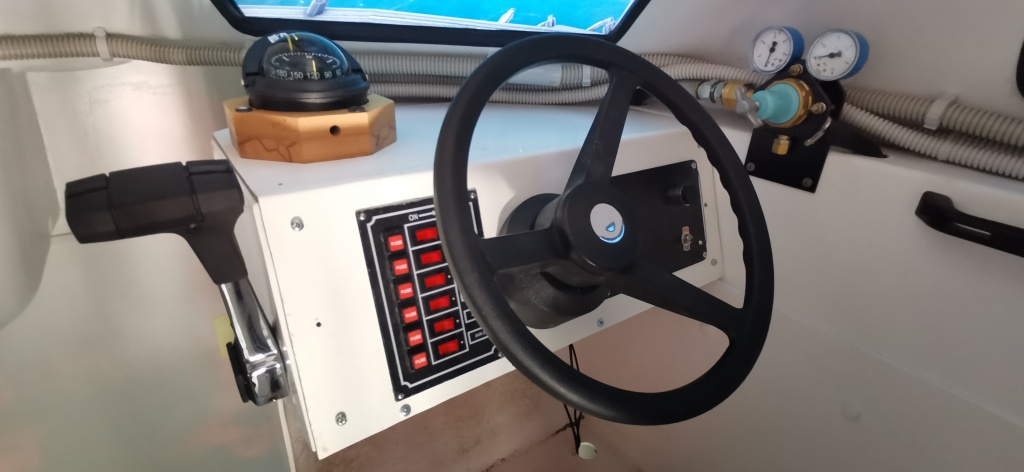

Пульт управления

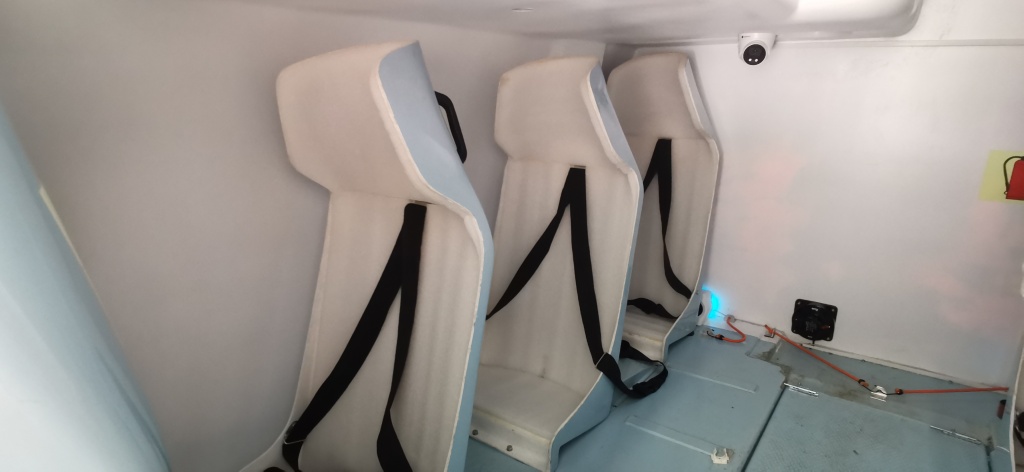

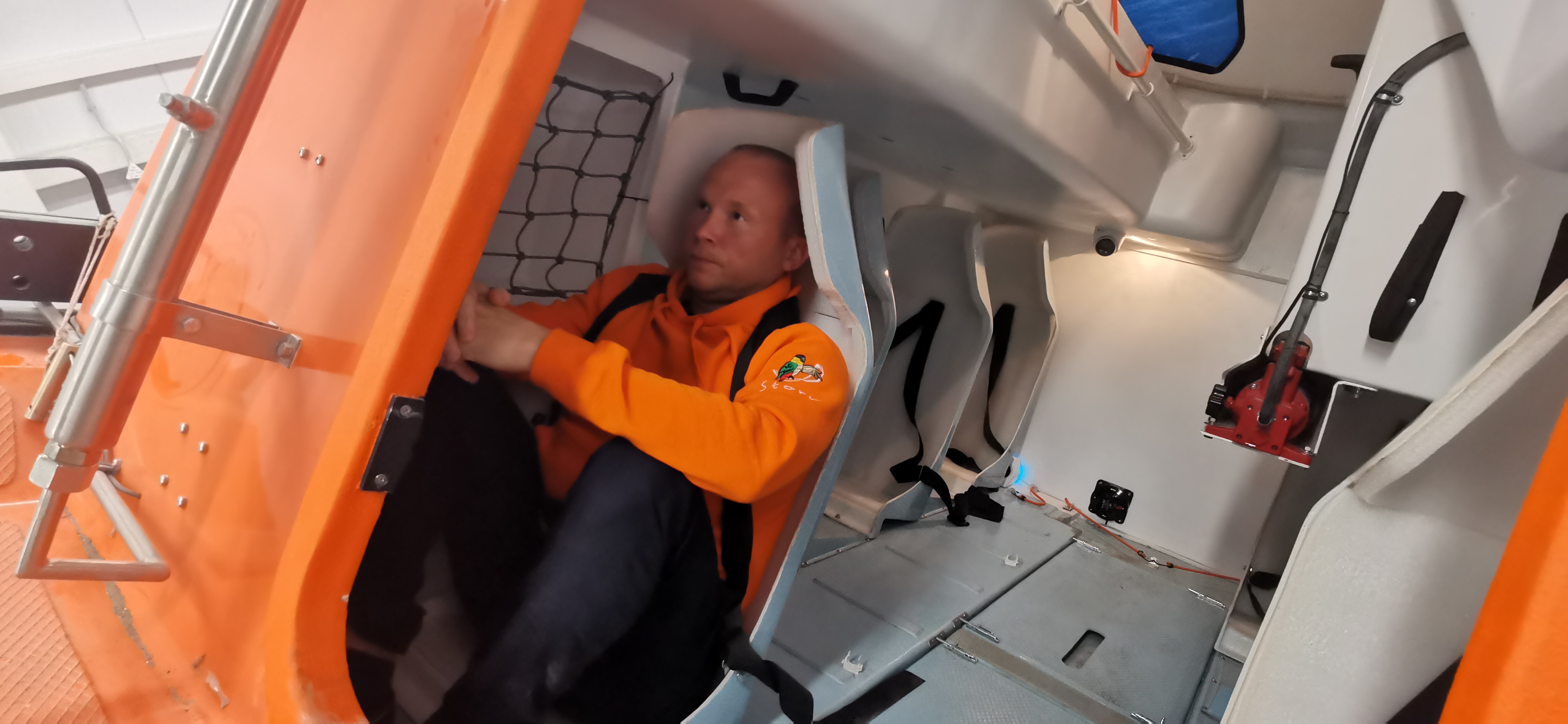

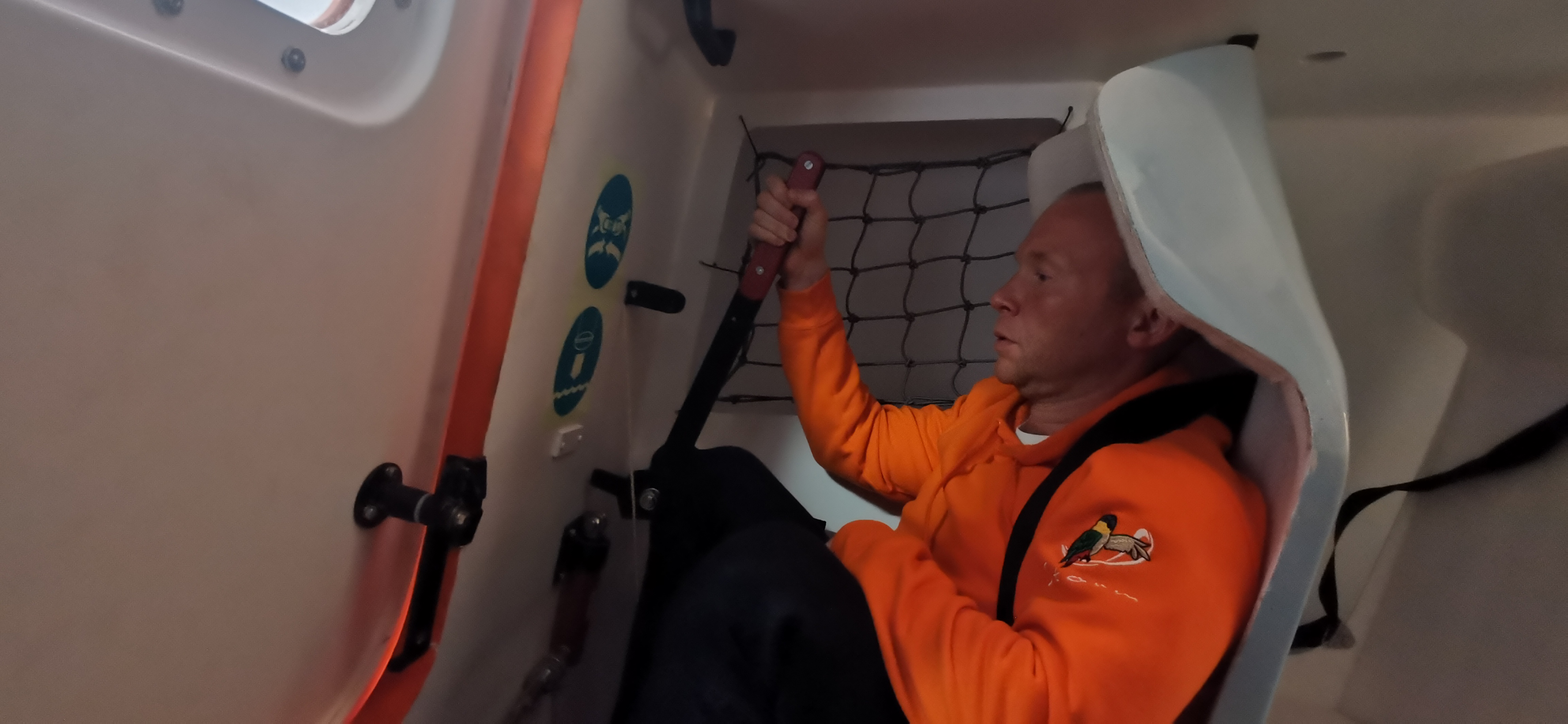

Места для сидения

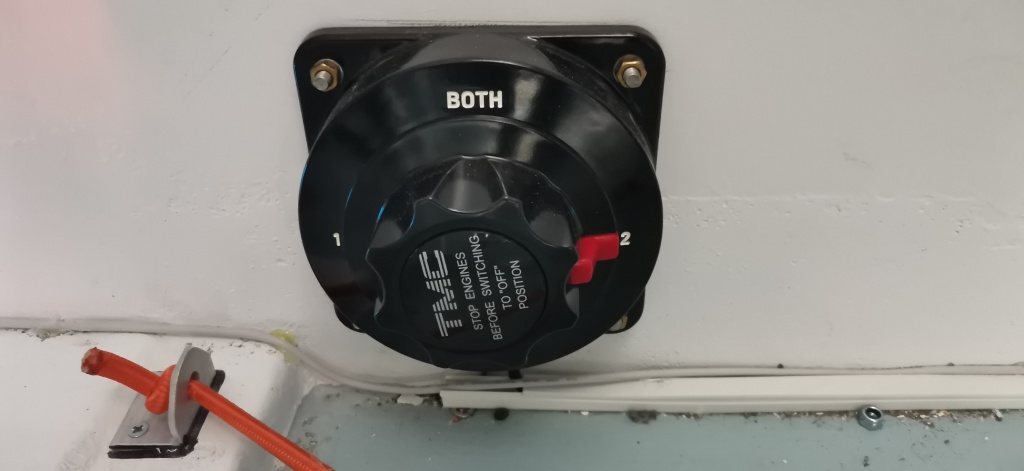

Переключатель батарей

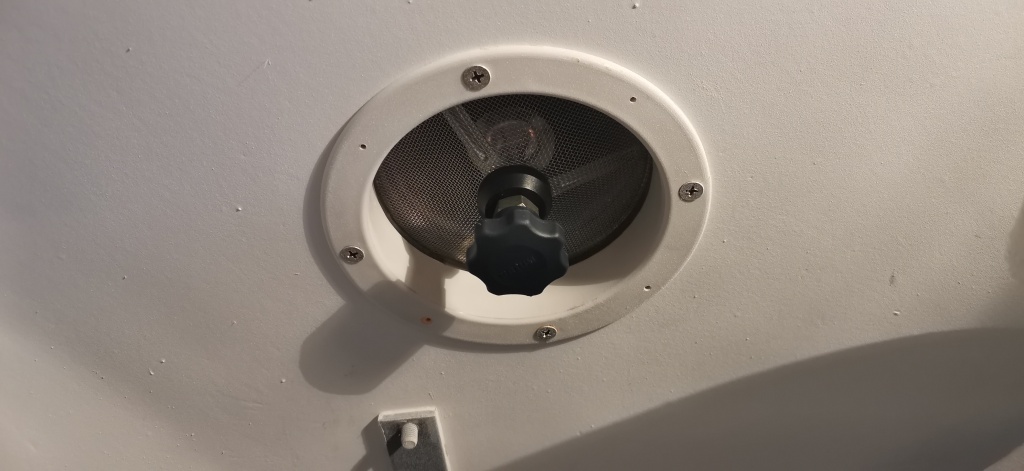

Вентиляционная головка

По желанию Заказчика на борту шлюпки может быть нанесено название судна, порт его регистрации, наименование организации и логотипы.

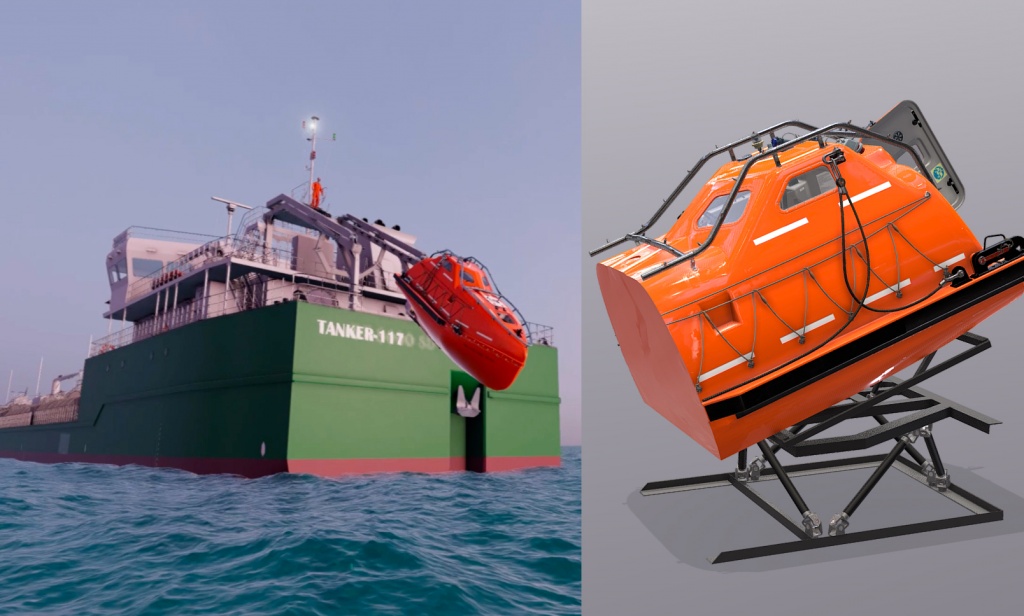

3D модель шлюпки и спускового устройства:



Динамическая платформа

Динамическая платформа предназначена для установки на ней макета шлюпки с экипажем не более 5 человек и обеспечивает движение шлюпки по траекториям и со скоростью, задаваемым в программном обеспечении, включая спуск методом свободного падения и всплытие спасательной шлюпки, а также поведение шлюпки на водной поверхности в условиях волнения.

Видеооборудование

В кабине шлюпки устанавливается система видеонаблюдения с выводом информации на рабочее место инструктора, с возможностью записи и архивирования выполнения упражнений.


Программное обеспечение тренажера

Программное обеспечение тренажера состоит из:

  • рабочего места инструктора (РМИ),
  • рабочего места слушателя (РМС),
  • модуля управления динамической платформой,
  • модуля обработки команд от органов управления шлюпкой.

Функции рабочего места инструктора:

  • выбор района плавания;
  • установка: высоты волны, ограничения видимости, времени суток, скорости и направление сноса шлюпки;
  • видео- и аудио наблюдение за происходящим внутри кабины и за ее пределами;
  • запись выполнения упражнений для последующего разбора;
  • аварийный останов выполнения упражнения, возвращение тренажера к начальному состоянию.

Функции рабочего места слушателя:


- Управление шлюпкой, включая:

  • управление двигателем;
  • спуск методом свободного падения, включая использование основного и аварийного привода разобщения;
  • отход от аварийного судна и управление шлюпкой в условиях волнения и различных погодных условиях;
  • использование рулевого устройства;
  • намеренную посадку шлюпки на мель.

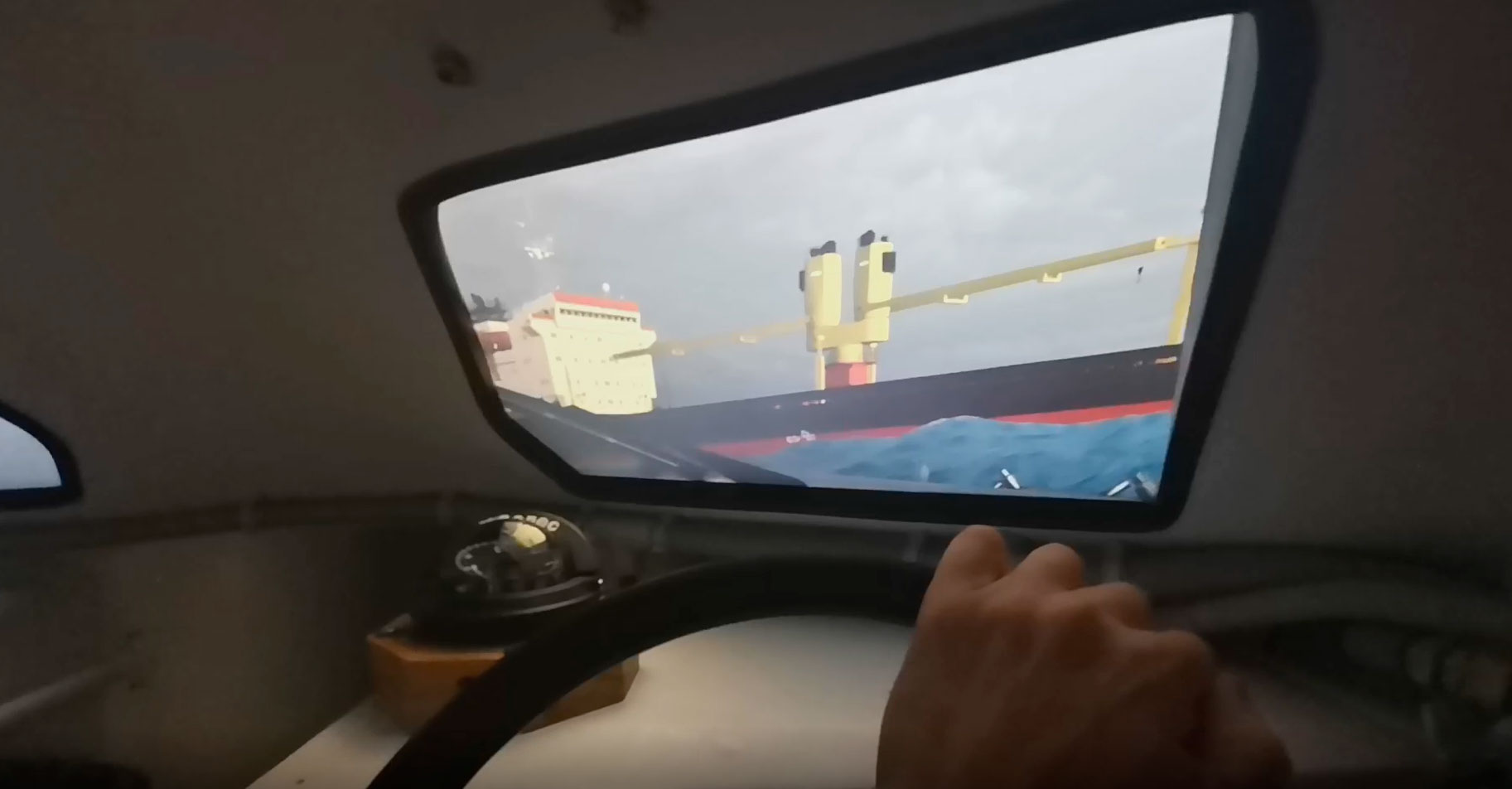

- Отображение системы визуализации надводной обстановки.


Районы плавания

В тренажере реализованы:
  • Участок открытого моря с размещенным в нем аварийным судном и судном спасателем.
  • Участок моря с участком береговой линии для отработки навыков намеренной посадки шлюпки на мель.


Модуль управления динамической платформой

Модуль управляет динамической платформой с целью обеспечения ее движения по траекториям, соответствующим спуску спасательной шлюпки методом свободного падения и ее всплытию, а также поведению шлюпки на водной поверхности в условиях волнения.

Модуль обработки команд от органов управления шлюпкой

Модуль обеспечивает обработку команд, подаваемых от следующих устройств:

  • кнопок пульта управления двигателем,
  • рычага газа/реверса двигателя,
  • основного рулевого устройства,
  • разобщающего устройства,
  • кнопки включения топового огня.

Методические указания по использованию тренажера

Тренажер поставляется в комплекте с методическими указаниями по использованию тренажера, разработанными в соответствии с Техническим описанием и инструкцией по эксплуатации свободнопадающей огнезащищенной спасательной шлюпки.


Условия эксплуатации тренажера

Требования к помещениям для поставки, установки, хранения и использования Тренажера:

  • отапливаемое, сухое, закрытое, хорошо освещенное, с размерами: для макета шлюпки, платформы и трапа с посадочной площадкой - не менее (Д х Ш х В, м) - 9 x 9 x 5; для рабочего места инструктора - не менее (Д х Ш, м) - 2 x 2;
  • отдельное, хорошо проветриваемое или принудительно охлаждаемое помещение под гидравлическую станцию с размерами не менее (Д х Ш, м) - 2 x 2.

Дополнительное обеспечение

Тренажер может поставляться в комплекте с мультимедийными обучающими модулями для теоретической подготовки, тренажерными программам для отработки практических навыков, а также программным комплексом оценки знаний.


Комплектации тренажера

Тренажер FFLBS может быть представлен в нескольких комплектациях:

  • FFLBS-A1 - полномасштабный, на динамической платформе – класса А,

  • FFLBS-A2 -полномасштабный, без динамической платформы – класса А,

  • FFLBS-B -с упрощенной кабиной и реальными органами управления – класса B,

  • FFLBS-C -компьютерный, с псевдореальными органами управления – класса С.


Нормативная база

  • Правило VI/2 Конвенции ПДНВ, раздел A-VI/2  Кодекса ПДНВ, таблица A-VI/2-1 «Спецификация минимального стандарта компетентности для специалистов по спасательным шлюпкам, спасательным плотам и дежурным шлюпкам, не являющимся скоростными дежурными шлюпками»;
  • Типовой учебный курс ИМО 1.23 «Proficiency in Survival Craft and Rescue Boats (other than Fast Rescue Boats)» (2024 Edition);
  • Раздел B-I/14 Кодекса ПДНВ «Руководство относительно ответственности компаний в части обучения персонала, направляемого на суда, использующие шлюпки свободного падения»;
  • Правило VI/1 Конвенции ПДНВ, раздел A-VI/1 Кодекса ПДНВ, таблица A-VI/1-1 ‘Спецификация минимального стандарта компетентности в области способов личного выживания’;
  • Стандарт OPITO "Offshore Lifeboat Coxswain Training".
