Тренажер "W-Xpert RT-flex50DF" машинного отделения судов, оборудованных низкооборотным двухтопливным (сжиженный природный газ и дизельное топливо) двигателем с электронным управлением

Тренажер предназначен для отработки практических навыков судомехаников и мотористов по несению вахты в машинном отделении и безопасной эксплуатации систем и механизмов.

Тренажер предназначен для отработки практических навыков судомехаников и мотористов по несению вахты в машинном отделении и безопасной эксплуатации систем и механизмов.

Тренажер может быть использован при:

  • обучении курсантов судомеханических специальностей морских образовательных организаций,
  • проведении курсов подготовки для продления/получения рабочих дипломов и курсов тренажерной подготовки по программам «Управление ресурсами машинного отделения» («Engine Room Resource Management»),
  • проведении курсов тренажерной подготовки персонала судов, подпадающих под действие Кодекса МГТ (IGF Code).
В тренажере имитируется работа типового машинного отделения на базе:

  • одного малооборотного двухтопливного двухтактного двигателя Winterthur с электронным управлением, включая газовую систему низкого давления, обеспечивающая соответствие стандарту по ограничению выбросов NOx для судовых дизелей IMO Tier III.
  • винта регулируемого шага,
  • трех дизельгенераторов мощностью по 700 КВт каждый и одного аварийного дизельгенератора мощностью 240 кВт.
Программное обеспечение тренажера состоит из рабочего места инструктора (РМИ) и рабочих мест слушателей (РМС), взаимодействующих друг с другом по сети.

РМИ предназначено для управления процессом тренажерной подготовки слушателя.

РМИ позволяет:

  • принимать аварийные сигналы с каждого рабочего места слушателя в реальном режиме времени,
  • вести журнал аварийных сигналов, поступающих с каждого РМС,
  • задавать начальные параметры и ресурсы машинного отделения на каждом рабочем месте,
  • формировать и загружать на каждое рабочее место сценарии неисправностей.

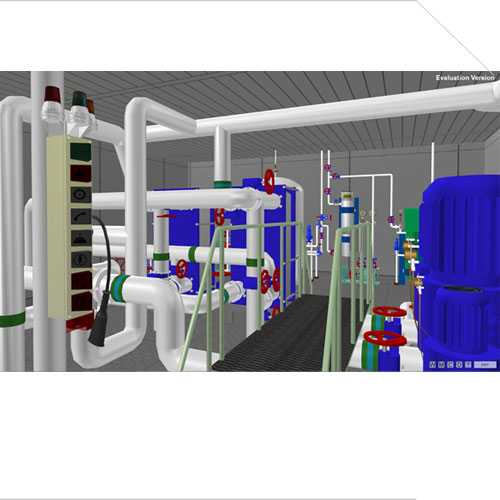

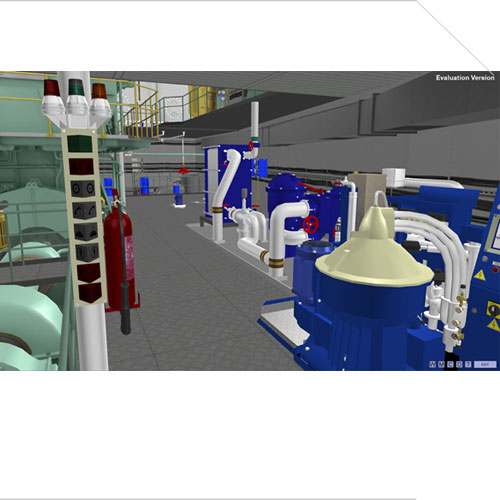

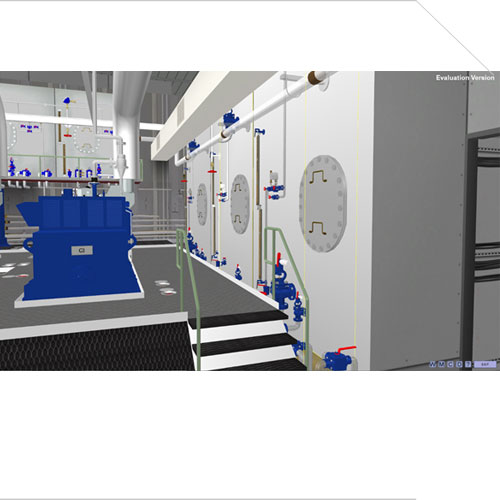

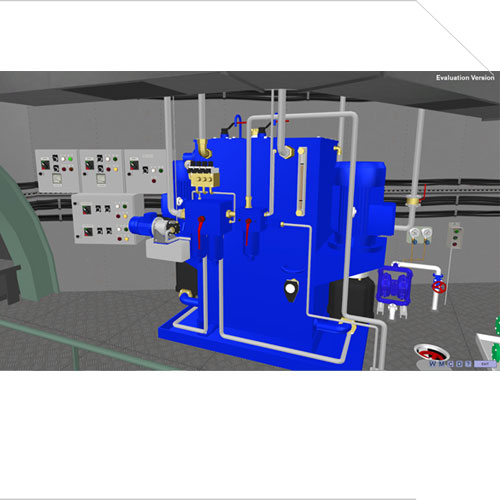

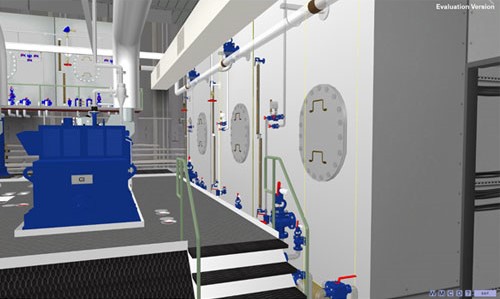

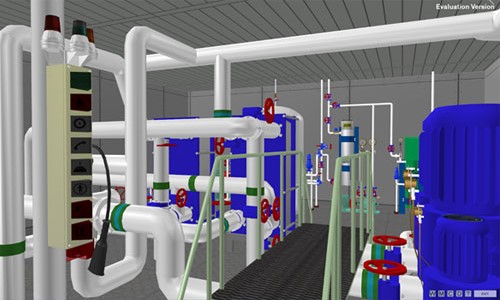

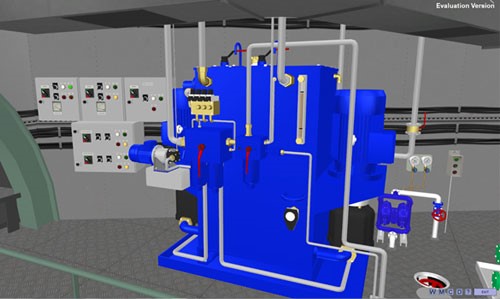

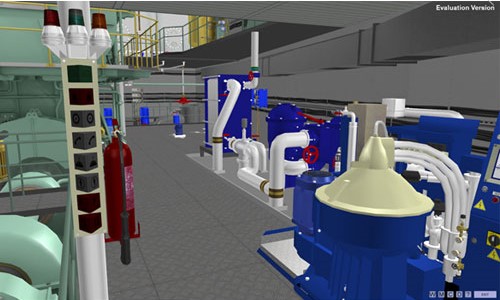

РМС позволяет отработать навыки несения вахты в машинном отделении, в котором имитируется работа следующих систем, выполненных с помощью технологии 3D моделирования:

  • Центральный пост управления, в т.ч. включающий современную систему управления энергосистемой (PMS)
  • Система мониторинга рабочих процессов в цилиндрах главного двигателя «Intelligent Combustion Monitoring system», включая измерение давления и анализ уровня выбросов NOx, контроль расхода дизельного топлива
  • Система сигнализации и мониторинга пропульсивной установки

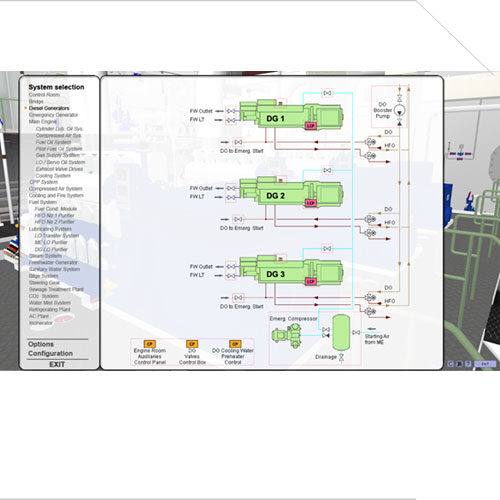

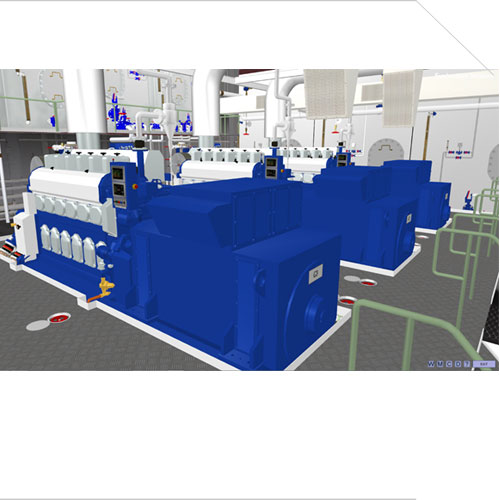

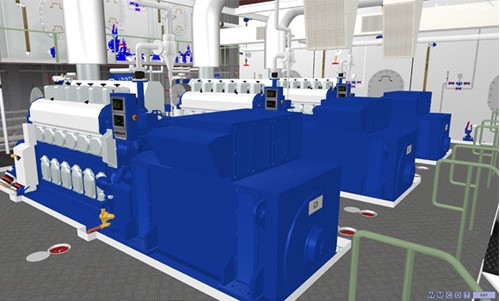

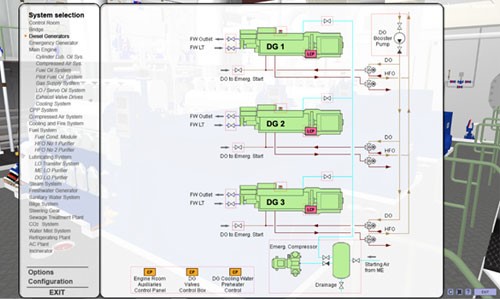

  • Дизельгенераторы

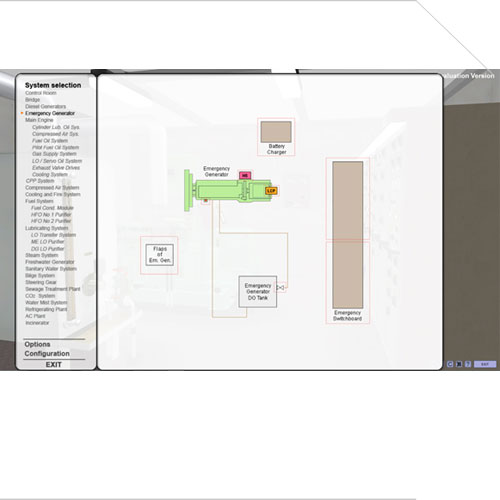

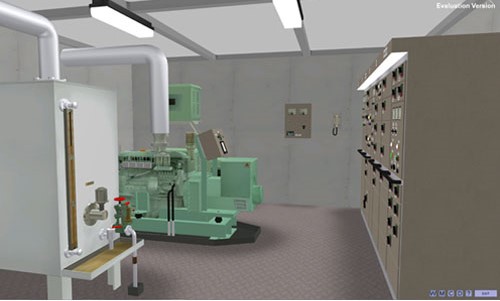

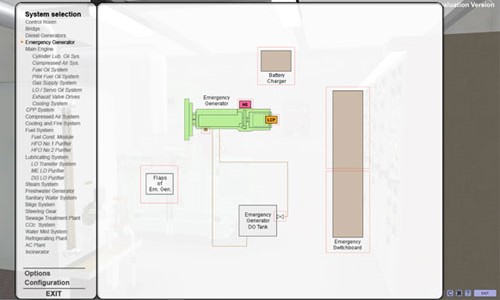

  • Аварийный /стояночный генератор
  • Главный двигатель
  • Система снабжения LNG

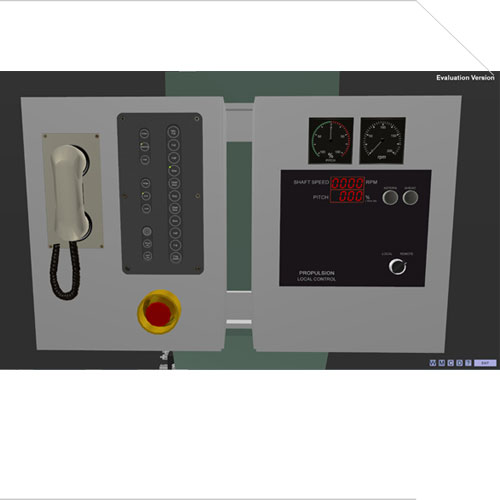

  • Винт регулируемого шага

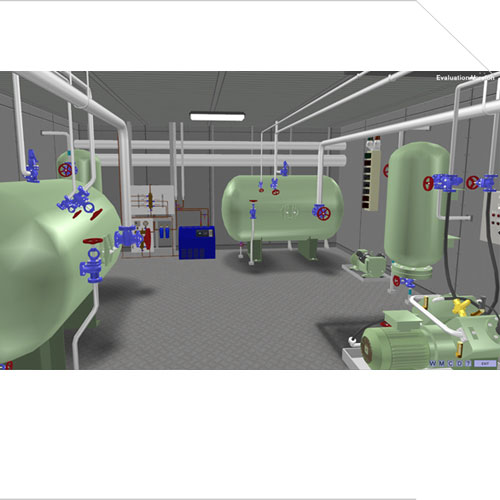

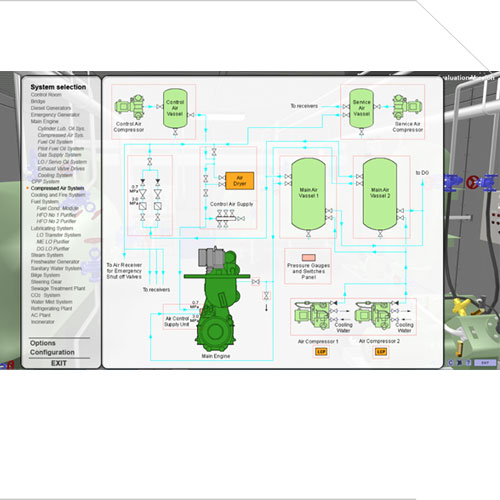

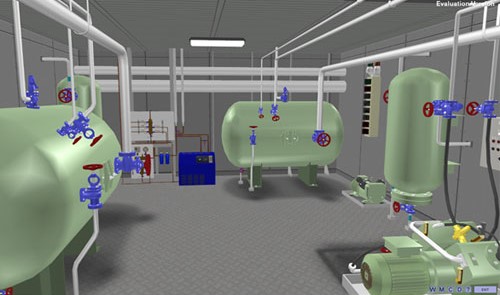

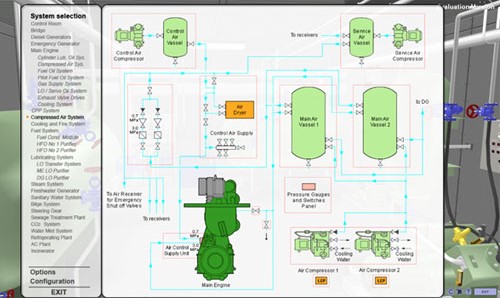

  • Система сжатого воздуха

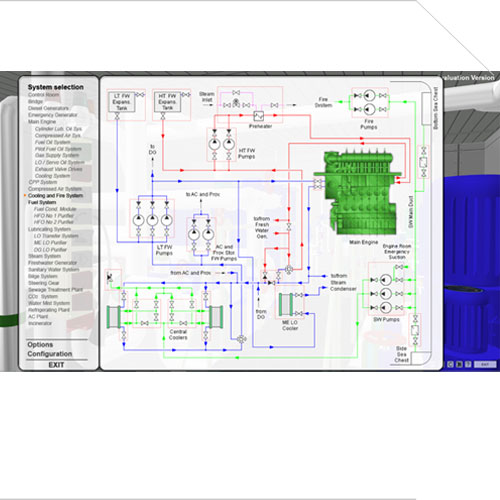

  • Система охлаждения и система пожаротушения

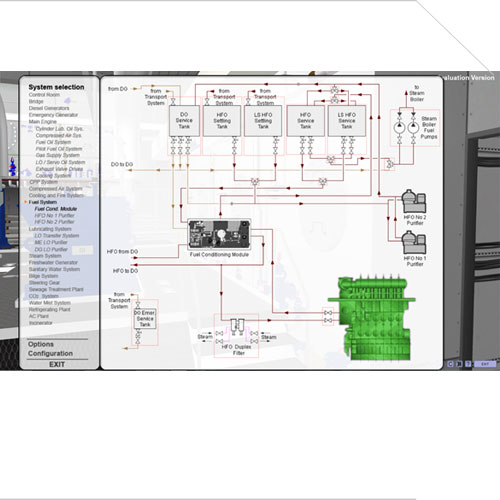

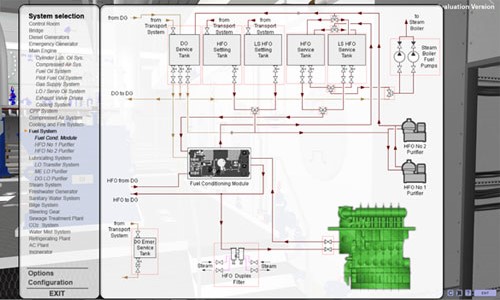

  • Топливная система

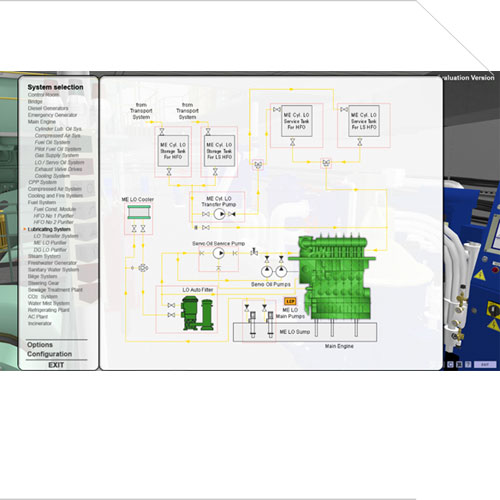

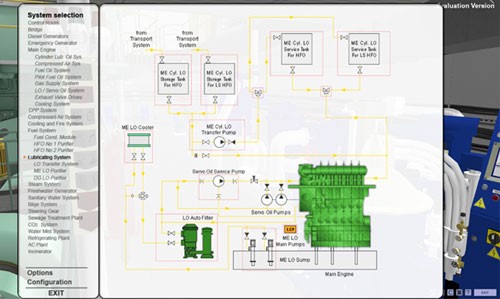

  • Система смазки
  • Котельная установка
  • Генератор пресной воды
  • Система санитарной воды
  • Система очистки льяльных вод
  • Рулевое устройство
  • Установка очистки сточных вод
  • Система углекислотного пожаротушения
  • Система водяного орошения
  • Холодильная установка
  • Система кондиционирования воздуха
  • Инсинератор
В W-Xpert RT-flex50DF реализованы возможности проведения тренажерной подготовки по выполнению основных процедур выполнения операций, относящихся к топливу, используемому на судах, подпадающих под действие Кодекса МГТ:

  • Процедуры безопасности для ввода топливных цистерн в эксплуатацию, включая инертизацию и охлаждение

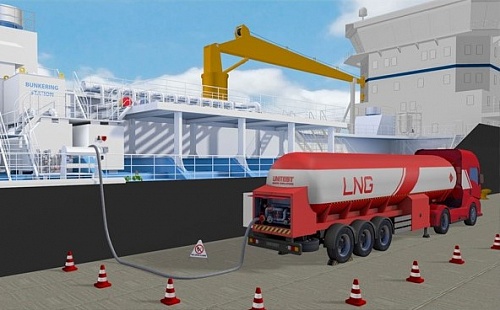

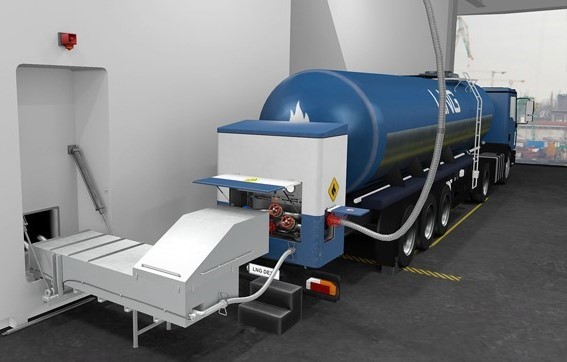

  • Процедуры бункеровки от различных источников, включая взаимодействие "берег-судно", "автоцистерна - судно", "судно-судно".

Вид подготовки:                                                                       Язык:

  • Отработка практических навыков.

  • Английский.

Нормативная база:

Версия: 1.0

Конвенция ПДНВ:

  • Правила III/1, III/2, III/3, III/4, III/5, V/3.
Кодекс ПДНВ:

  • Разделы A-III/1, A-III/2, A-III/3, A-III/4, A-III/5, A-V/3.

 Пользователи:                                                                         Целевая аудитория:

  • Морские образовательные учреждения
  • Учебно-тренажерные центры

  • Судомеханики и мотористы
