Назначение
Тренажер скоростной дежурной шлюпки предназначен для подготовки специалистов по дежурным и скоростным дежурным шлюпкам в соответствии с требованиями и рекомендациями:
- правила VI/2 Конвенции ПДНВ, раздела A-VI/2 «Обязательные минимальные требования для дипломирования специалистов по спасательным шлюпкам и плотам, дежурным шлюпкам и скоростным дежурным шлюпкам», таблицы A-VI/2-1 и A-VI/2-2 Кодекса ПДНВ;
- типового учебного курса ИМО 1.23 «Proficiency in Survival Craft and Rescue Boats (other than Fast Rescue Boats)» (2024 Edition)
- типового учебного курса ИМО 1.24 «Proficiency in fast rescue boats».
Тренажер включен в состав учебно-методического комплекса для подготовки специалистов по спасательным шлюпкам, соответствие международным требованиям которого подтверждено сертификатом РС). Подробнее...
Тренажер позволяет отработать навыки:
- посадки в шлюпку,
- спуска и подъема шлюпки,
- отхода шлюпки от судна,
- управления и маневрирование шлюпкой в различных погодных условиях, в том числе в штормовую погоду, а также ночью,
- буксировки,
- применения схем поиска,
- использовать средства для связи с вертолетом и судном.
Состав тренажера
В состав тренажера включено оборудование и программное обеспечение:
- площадка для посадки и высадки слушателей из шлюпки,
- макет шлюпки,
- динамическая платформа с 6 степенями свободы,
- система панорамной визуализации,
- локальный пульт управления спускоподъемным устройством,
- компьютерное оборудование,
- оборудование системы видеонаблюдения,
- программное обеспечение.
Посадочная площадка
Посадочная площадка предназначены для посадки и высадки слушателей в и из шлюпки. Устройство изготовлено из металлических конструкций.

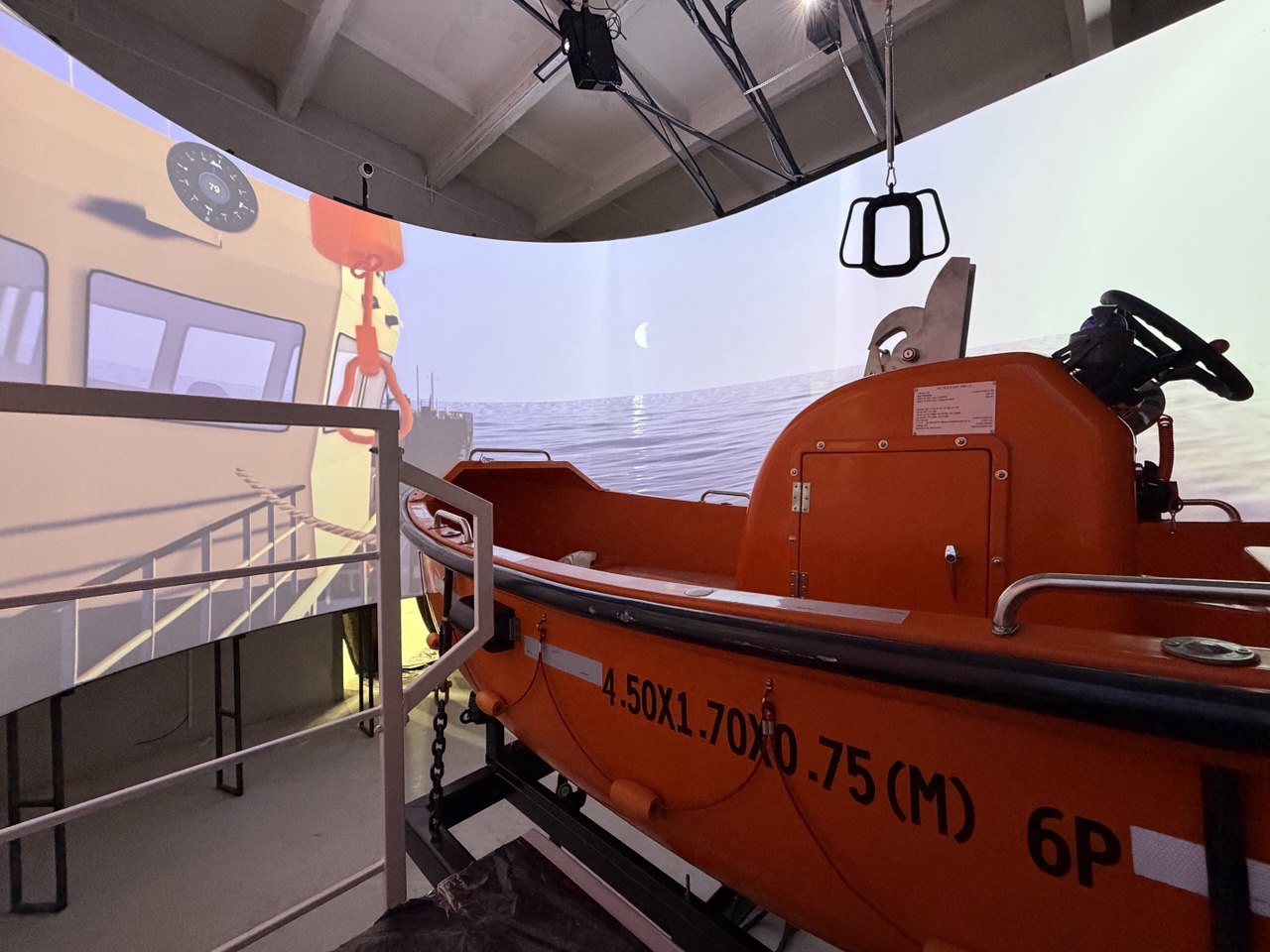

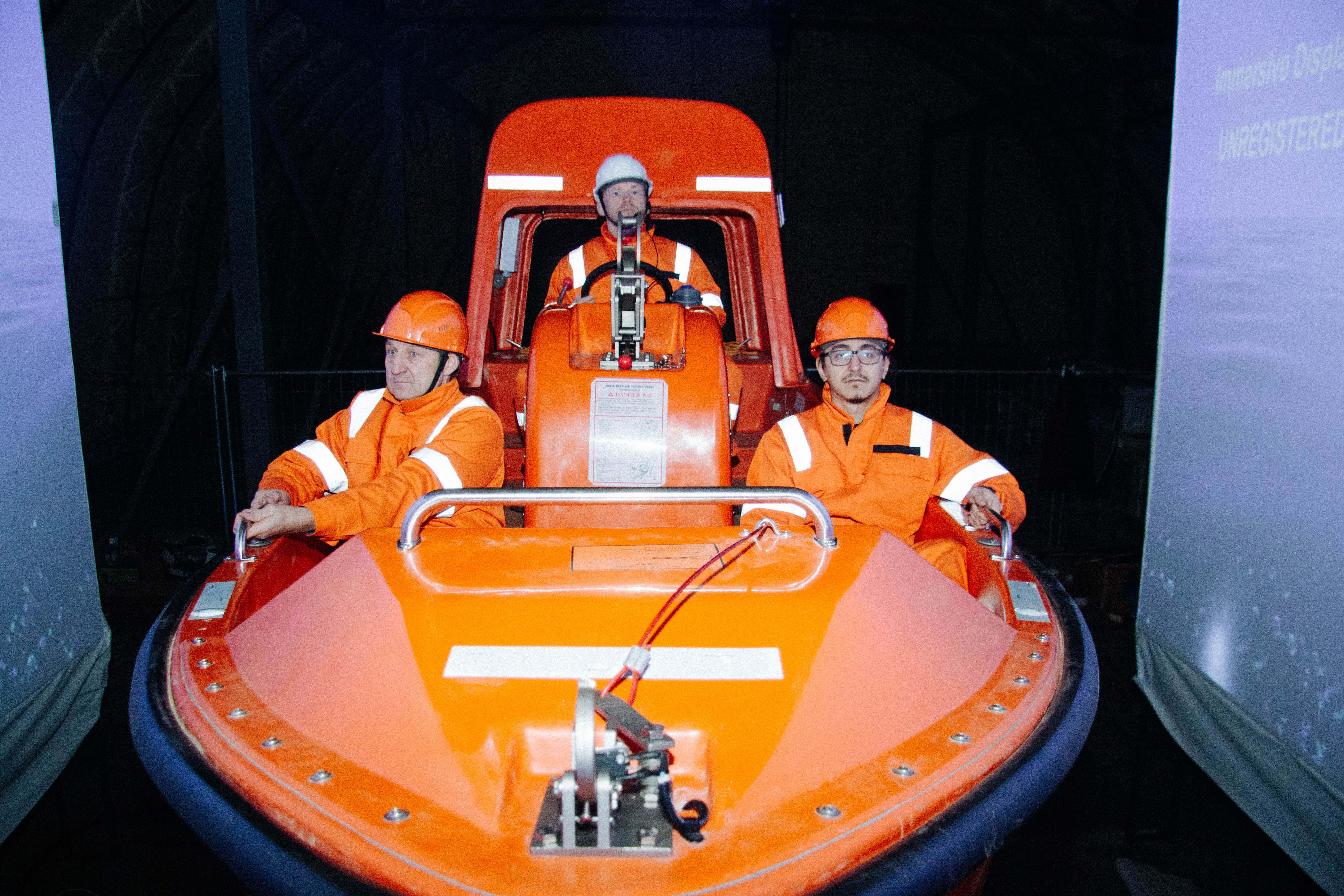

Макет шлюпки
Макет шлюпки представляет собой реальную шлюпку, одобренного Российским морским регистром судоходства типа, соответствующую требованиям Кодекса ЛСА, без двигателя.
Макет шлюпки позволяет ознакомиться с оборудованием скоростных дежурных шлюпок, и управлением скоростными дежурными шлюпками, соответствующими Кодексу ЛСА.
Основные части макета шлюпки:
- место рулевого, оборудованное ремнями безопасности,
- пульт дистанционного управления спускоподъемным устройством (СПУ),
- рычаг отдачи разобщающего устройства,
- гак разобщающего устройства,
- пульт управления шлюпкой: панель управления двигателем, рулевое колесо, ручка управления двигателем,
- места для размещения команды шлюпки, оборудованные ремнями безопасности.
Вместимость макета шлюпки – 3 слушателя.
Связь
Для взаимодействия инструктора с командиром шлюпки используются УКВ носимые радиостанции.
Динамическая платформа
Динамическая платформа предназначена для установки на ней макета шлюпки и обеспечивает физическое движение шлюпки по траекториям и со скоростью, задаваемым в программном обеспечении, включая спуск и подъем шлюпки, а также поведение шлюпки на водной поверхности в условиях волнения.
Динамическая платформа обеспечивает движение шлюпки в трехмерном пространстве: вперед/назад, вверх/вниз, влево/вправо, а также совершать повороты вокруг взаимно перпендикулярных осей, т.е. обеспечивается крен, дифферент и рыскание шлюпки.
Перед спуском динамическая платформа выполняет движения, имитирующие движение судна на волнах.
Платформа представляет собой бесфундаментную сборно-разборную конструкцию.
В состав платформы включены:
- основание платформы;
- верхняя часть с дополнительным механизмом подъёма;
- маслостанция.
Оборудование системы видеонаблюдения
В шлюпке установлены камеры системы видеонаблюдения с выводом информации на рабочее место инструктора, с возможностью записи и архивирования выполнения упражнений.
Программное обеспечение тренажера
Программное обеспечение тренажера состоит из:
- рабочего места инструктора (РМИ),
- рабочего места слушателя (РМС),
- модуля управления динамической платформой,
- модуля обработки команд от органов управления шлюпкой.
Функции рабочего места инструктора:
- управление динамической платформой,
- выбор района плавания;
- установка: высоты волны, ограничения видимости, времени суток, скорости и направления сноса шлюпки;
- видео- и аудио наблюдение за происходящим на шлюпке;
- запись выполнения упражнений для последующего разбора;
- аварийный останов выполнения упражнения, возвращение тренажера к начальному состоянию;
- размещение моделей спасательного плота и человека за бортом.
Функции рабочего места слушателя:
Управление шлюпкой, включая:
- управление двигателем;
- спуск и подъем;
- отход от судна и управление шлюпкой в условиях волнения и различных погодных условиях;
- использование рулевого устройства;
- использование показаний репитера магнитного компаса,
- отображение системы визуализации надводной обстановки,
- физическая имитация поведения шлюпки при спуске, подъеме и в условиях волнения,
- буксировку.
Районы плавания
В тренажере реализован:
- участок открытого моря с размещенным судном, с которого спускается судно.
- участок моря с береговой линией.
Модуль обработки команд от органов управления шлюпкой.
Модуль обеспечивает обработку команд, подаваемых от или в устройства:
- кнопки пульта управления двигателем,
- рычаг передачи двигателя,
- основное рулевое устройство,
- разобщающее устройство,
- локальный и дистанционный пульт управления СПУ.
Комплектация тренажера
Тренажер RB/FRBS может быть представлен в нескольких комплектациях:

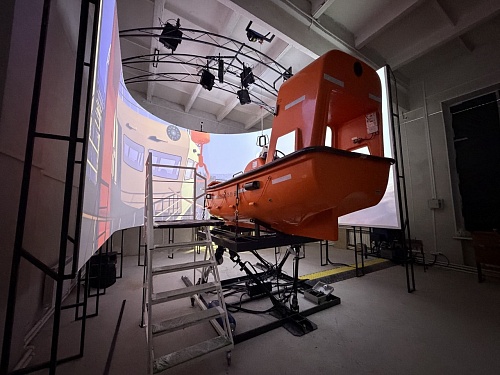

- RB/FRBS-A - полномасштабный, на динамической платформе – класса А,
- RB/FRBS-B - с упрощенной кабиной и реальными органами управления – класса B,
- RB/FRBS-C -компьютерный, с псевдореальными органами управления – класса С.
Нормативная база
- Правило VI/2 Конвенции ПДНВ, раздел A-VI/2 Кодекса ПДНВ, таблица A-VI/2-1 «Спецификация минимального стандарта компетентности для специалистов по спасательным шлюпкам, спасательным плотам и дежурным шлюпкам, не являющимся скоростными дежурными шлюпками», A-VI/2-2 «Спецификация минимального стандарта компетентности для специалистов по скоростным дежурным шлюпкам»;
- Типовой учебный курс ИМО 1.23 «Proficiency in Survival Craft and Rescue Boats (other than Fast Rescue Boats)» (2024 Edition)
- Типовой учебный курс ИМО 1.24 «Proficiency in Fast Rescue Boats»
