Учебно-методический лабораторный комплекс для подготовки специалистов машинного отделения по эксплуатации и техническому обслуживанию силовых систем с напряжением выше 1 000 вольт.

Лабораторный комплекс предназначен для теоретического обучения, отработки практических навыков и проверки знаний по эксплуатации и техническому обслуживанию судовых силовых систем с напряжением выше 1000 вольт.
Лабораторный комплекс предназначен для теоретического обучения, отработки практических навыков и проверки знаний по эксплуатации и техническому обслуживанию судовых силовых систем с напряжением выше 1000 вольт.

Вид подготовки:   Язык:

  • Отработка практических навыков.
  • Теоретическое обучение.
  • Проверка знаний.

  • Русский.
  • Английский.
Версия 1.0

Нормативная база:

Конвенция ПДНВ:

  • Правила III/1, III/2, III/6.
Кодекс ПДНВ:

  • Раздел A-III/6, Таблица A-III/6, сфера компетентности «Наблюдение за эксплуатацией электрических и электронных систем, а также систем управления»,
  • Раздел A-III/6, Таблица A-III/6, сфера компетентности «Эксплуатация и техническое обслуживание силовых систем с напряжением выше 1 000 вольт»,
  • Раздел A-III/1, Таблица A-III/1, сфера компетентности «Эксплуатация электрооборудования, электронной аппаратуры и систем управления»,
  • Раздел A-III/1, Таблица A-III/1, сфера компетентности «Техническое обслуживание и ремонт электрического и электронного оборудования»,
  • Раздел A-III/2, Таблица A-III/2, сфера компетентности «Эксплуатация электрического и электронного оборудования управления»,
  • Раздел A-III/2, Таблица A-III/2, сфера компетентности «Устранение неисправностей, приведение в рабочее состояние электрического и электронного оборудования управления».

Примерная основная образовательная программа 26.05.07 Эксплуатация судового электрооборудования и средств автоматики, согласованная Федеральным агентством морского и речного транспорта. Рекомендации в отношении проведения обучения по дисциплинам:

  • «Техническая эксплуатация судовых систем напряжением свыше 1000 вольт»
  • «Электропожаробезопасность высоковольтных САЭЭС»
  • «Тренажерная подготовка: техническое использование и эксплуатация судовой высоковольтной ЕЭЭС (Тренажер судовой электростанции)»
  • «Эксплуатация систем электроснабжения».

Содержание
:


Лабораторный комплекс предназначен для теоретического обучения, отработки практических навыков и проверки знаний по эксплуатации и техническому обслуживанию судовых силовых систем с напряжением выше 1000 вольт.

Лабораторный комплекс может быть использован при:

  • обучении курсантов судомеханических и электромеханических специальностей морских образовательных организаций,
  • проведении курсов подготовки для продления/получения рабочих дипломов,
  • проведении курсов тренажерной подготовки персонала судов по программе «Подготовка к работе с высоким напряжением» («HighVoltageTraining»).

В состав лабораторного комплекса включены:

  • мультимедийный обучающий модуль «Подготовка к работе с высоким напряжением»;
  • тренажер «DE3D» машинного отделения судна обеспечения морских установок, оборудованного дизель - электрической силовой системой с напряжением свыше 1000 В;

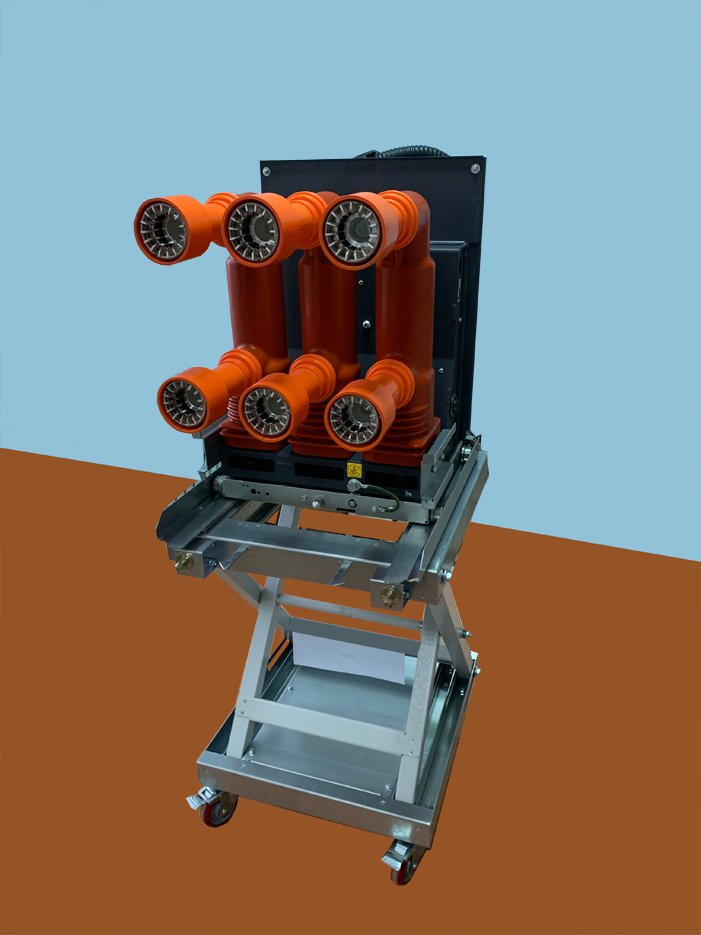

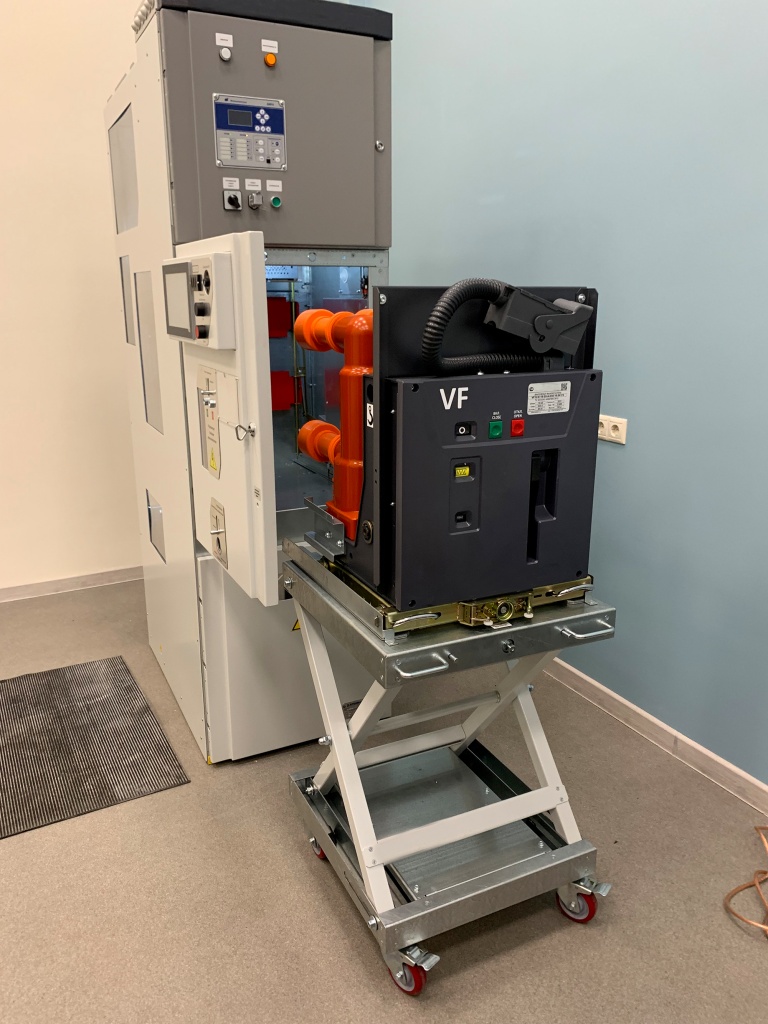

  • секция распределительного щита высоковольтной системы с выдвижным автоматическим выключателем;
  • комплект изолирующих электрозащитных средств;

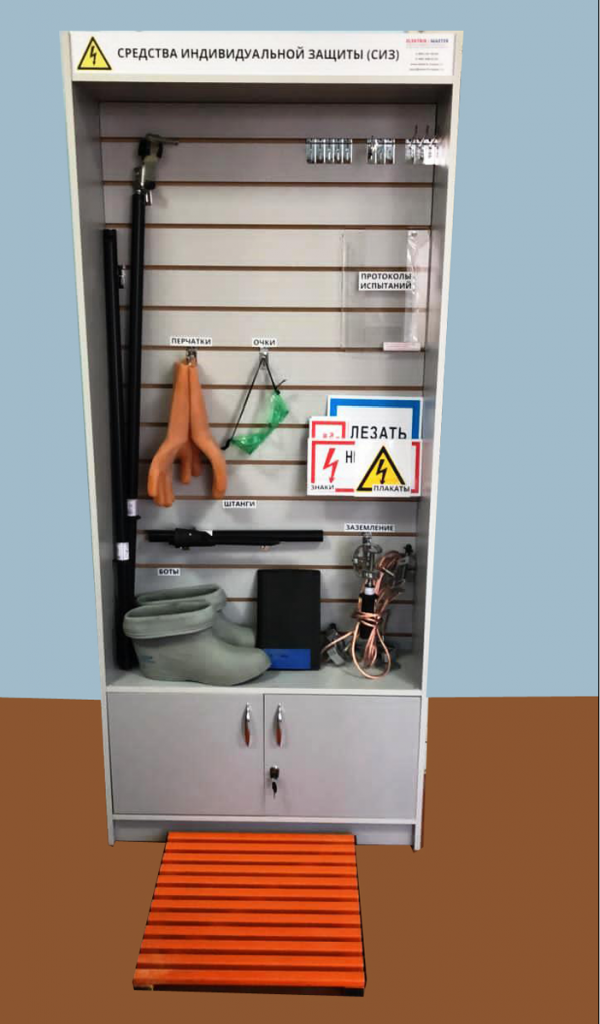

  • комплект средств индивидуальной защиты;
  • программный комплекс проверки знаний Дельта-Высокое напряжение.
С помощью лабораторного комплекса решаются задачи отработки практических навыков:

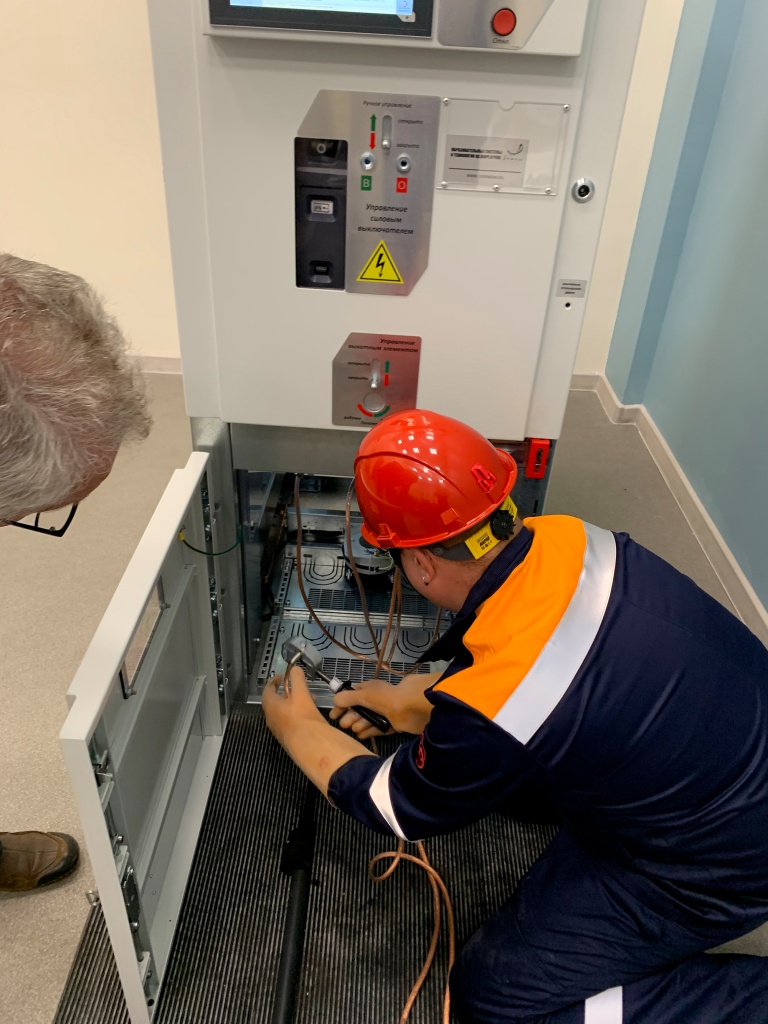

  • безопасного выполнения работ на судовом высоковольтном оборудовании, в том числе проведения работ с распределительными щитами, на выдвижной аппаратуре, с устройствами защиты;

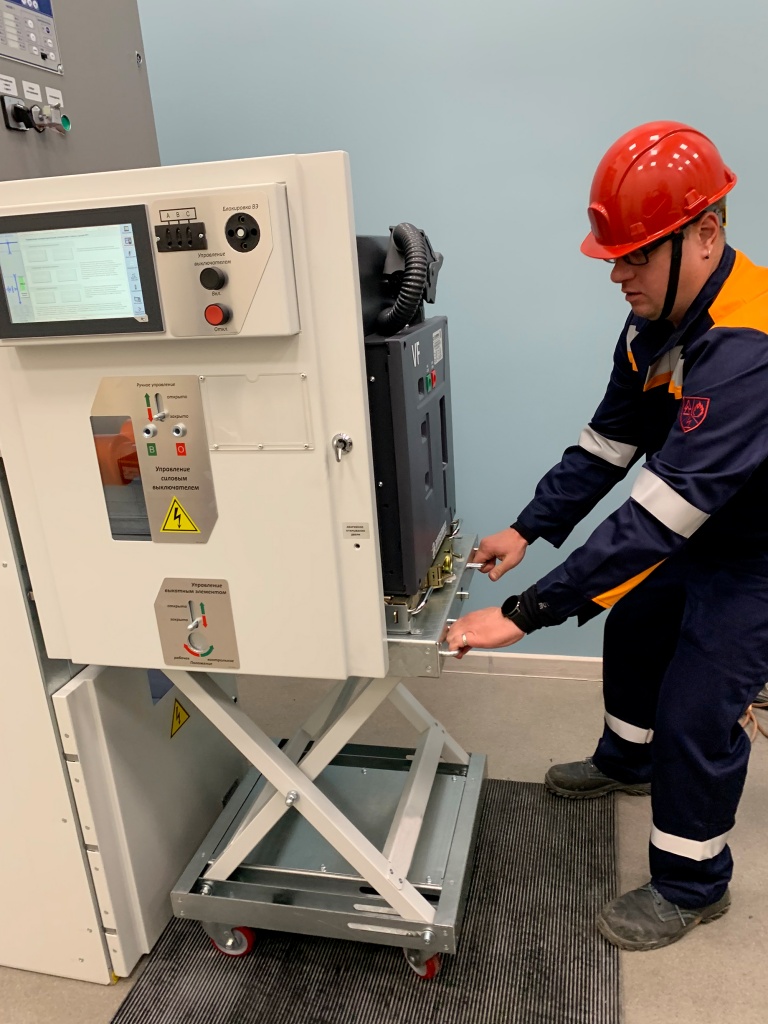

  • отключения и изолирования автоматических выключателей;
  • выполнения процедур по снижению риска при работе с высоковольтным оборудованием;
  • выполнения процедур проведения испытаний высоковольтного оборудования;
  • использования средств индивидуальной защиты;
  • действий в чрезвычайных обстоятельствах;
  • оформления нарядов-допусков на выполнение работ.

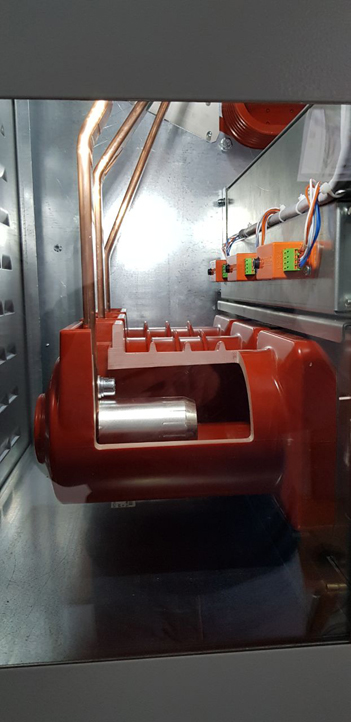

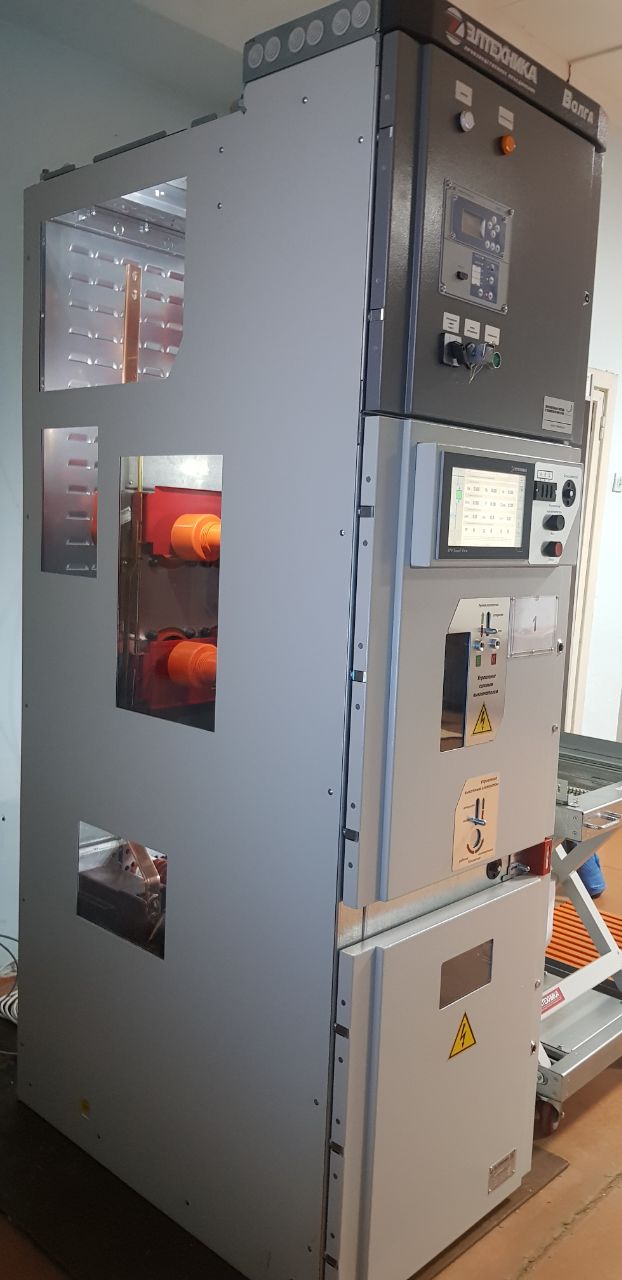

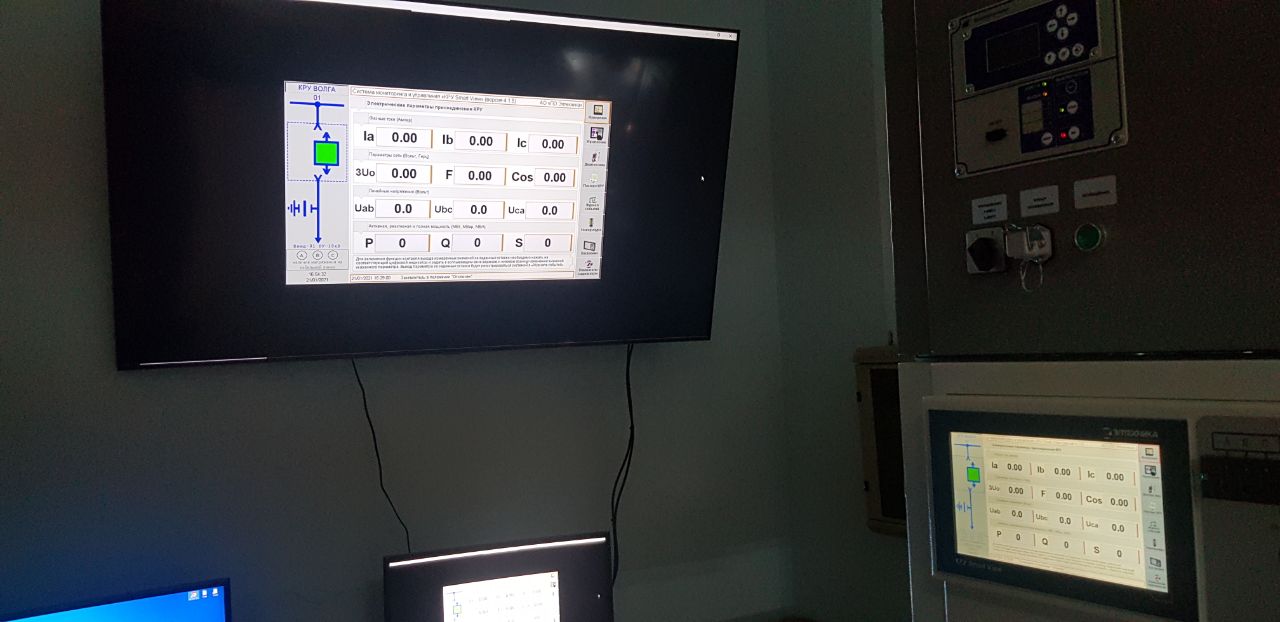

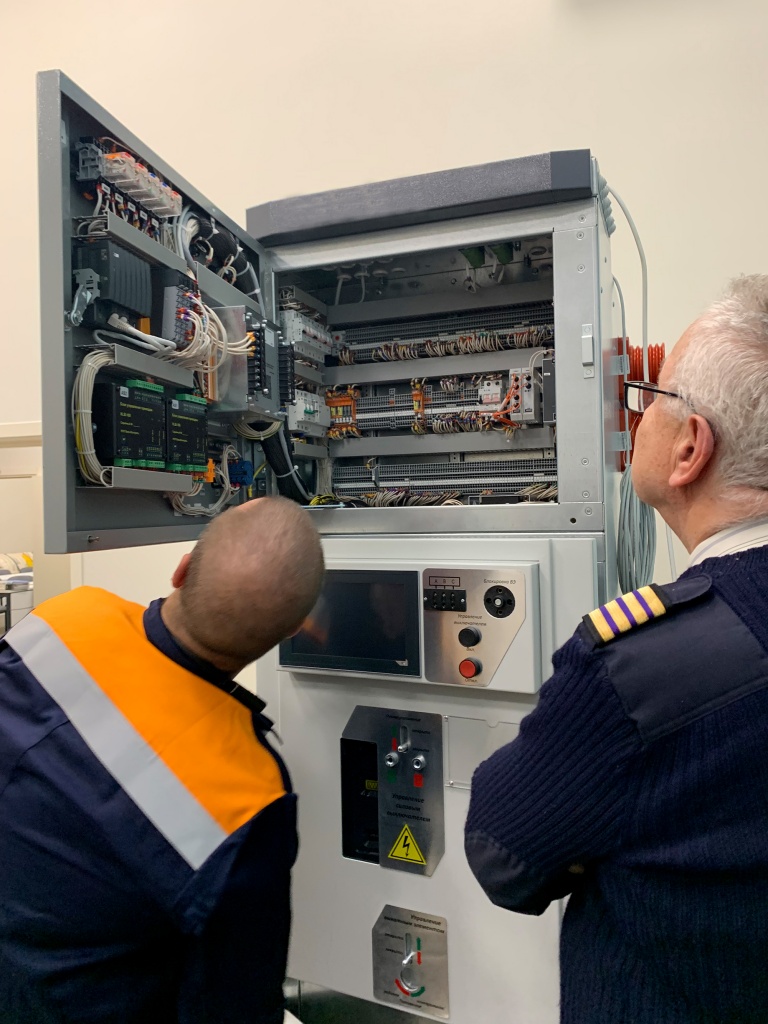

Секция распределительного щита разработана на базе комплектного распределительного устройства с вакуумным выключателем и выкатным элементом, предназначенного для использования в условиях образовательного учреждения. В боковых элементах каркаса секции размещены окна для максимально возможного обзора внутренних отсеков. Секция оборудована системой мониторинга и управления, информация от которой выводится на жидкокристаллический дисплей.


Пользователи:   Целевая аудитория:

  • Морские образовательные учреждения
  • Учебно-тренажерные центры

  • Судомеханики
  • Электромеханики
