Тренажер "Reef - MED3D" машинного отделения судна с холодильной установкой, обслуживающей грузовые трюмы

Тренажер предназначен для отработки практических навыков судомехаников и мотористов по несению вахты в машинном отделении и безопасной эксплуатации систем и механизмов.

Тренажер может быть использован при:

• обучении курсантов судомеханических специальностей морских образовательных организаций,
• проведении курсов подготовки для продления/получения рабочих дипломов и курсов тренажерной подготовки по программам «Управление ресурсами машинного отделения» («Engine Room Resource Management»).

В тренажере имитируется работа типового машинного отделения на базе одного среднеоборотного четырехтактного двигателя и винта регулируемого шага. Особенностью тренажера является детальная реализация модели холодильной установки, обслуживающей грузовые трюмы.

Программное обеспечение тренажера состоит из рабочего места инструктора (РМИ) и рабочих мест слушателей (РМС), взаимодействующих друг с другом по сети.

РМИ предназначено для управления процессом тренажерной подготовки слушателя.

РМИ позволяет:

• принимать аварийные сигналы с каждого рабочего места слушателя в реальном режиме времени,
• вести журнал аварийных сигналов, поступающих с каждого РМС,
• задавать начальные параметры и ресурсы машинного отделения на каждом рабочем месте,
• формировать и загружать на каждое рабочее место сценарии неисправностей.

РМС позволяет отработать навыки несения вахты в машинном отделении, в котором имитируется работа следующих систем, выполненных с помощью технологии 3D моделирования:

• Главный двигатель.
• Система охлаждения пресной водой.
• Система охлаждения забортной водой.
• ДАУ пропульсивной установкой.
• Топливная система.
• Система смазки.
• Система сжатия воздуха.
• Силовая электроустановка (2 дизельгенератора и аварийный дизельгенератор).
• ГРЩ и АРЩ.
• Система ВРШ.
• Рулевое устройство.
• Противопожарная система.
• Санитарная система водоснабжения.
• Холодильная установка грузовых трюмов.
• Сепаратор льяльных вод.
• Сепаратор нефтесодержащих вод.
• Система водоснабжения.
• Система пожаротушения тонкораспыленной водой.
• Система газового пожаротушения с применением углекислого газа.
• Система кондиционирования воздуха.

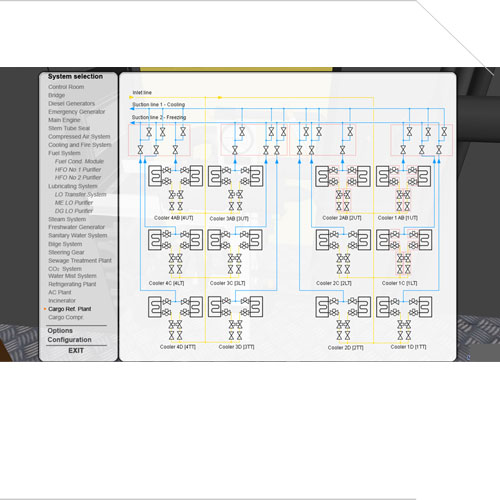

В имитатор холодильной установки грузовых трюмов, в котором реализована термодинамическая модель цикла паровой холодильной установки, включены следующие компоненты:

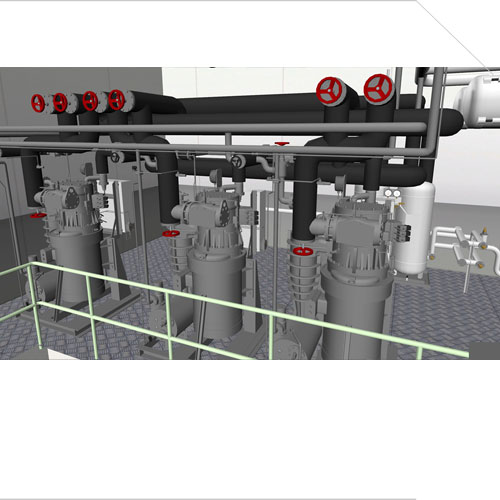

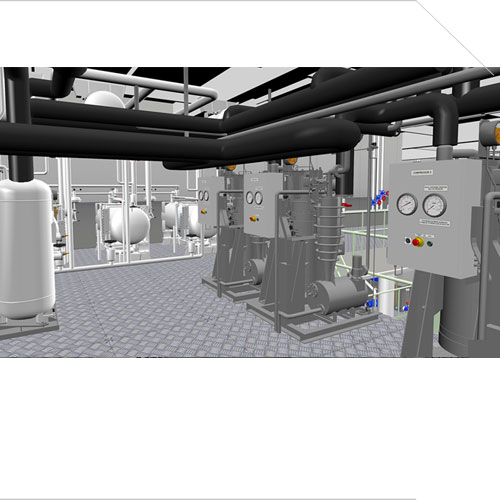

• 3 основных компрессора.

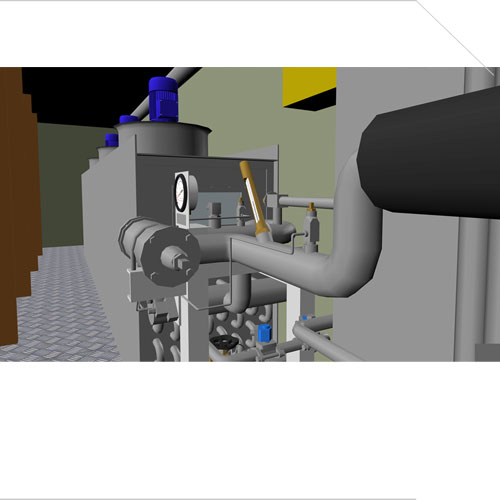

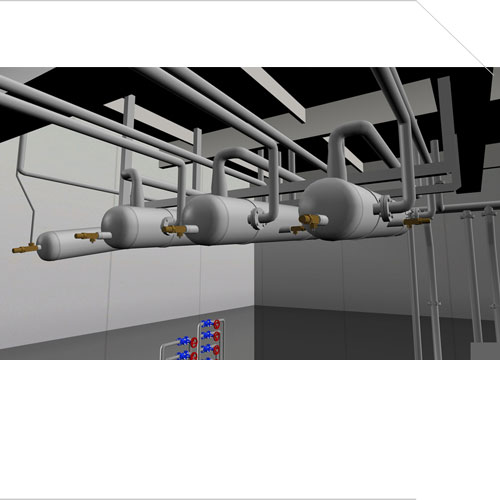

• 3 конденсатора.

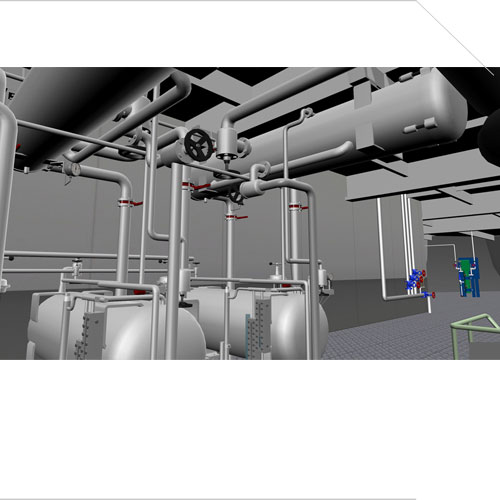

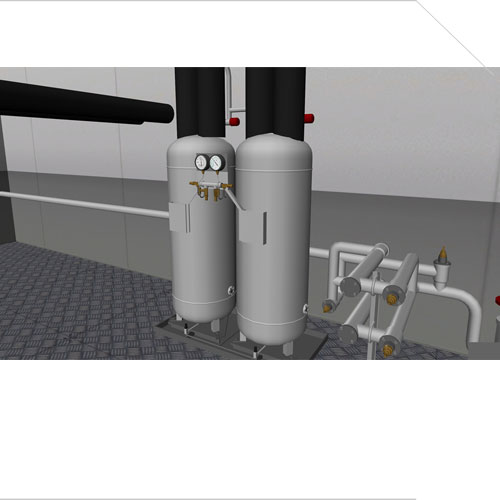

• 3 сосуда.
• 12 холодильных камер.
• система контроля и мониторинга.

Особенности использования имитатора холодильной установки грузовых трюмов:

• Слушатель имеет возможность изучить процесс охлаждения груза, вносить изменения в его протекание, в т.ч.: устанавливать параметры загрузки камеры охлаждения, скорость вентиляции, количество компрессоров.
• В процессе охлаждения/заморозки, слушатель имеет возможность отслеживать ряд параметров: DAT - температура нагнетаемого воздуха, RAT – температура отработавшего воздуха, перегрев охладителя, всасывание компрессора, давление и температура на выходе.

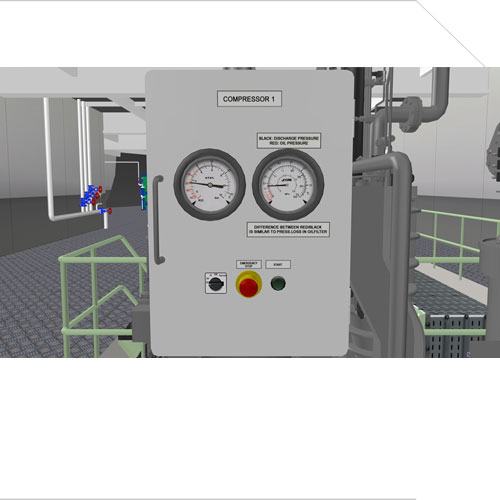

• Мощность компрессора может регулироваться в ручном режиме на месте.
• Разморозка испарителя может быть произведена с помощью разогретого фреона.
• Имитируется решение ежедневные задачи, такие как проверка уровня фреона и масла.
