Назначение
Тренажер предназначен для:
- подготовки и оценки компетентности лиц рядового состава, несущих ходовую навигационную вахту на морских судах, с целью приобретения ими компетентности, знаний, понимания и профессионализма, достаточных для выполнения функции "Судовождение на вспомогательном уровне",
- подготовки рулевых матросов судов внутреннего плавания.

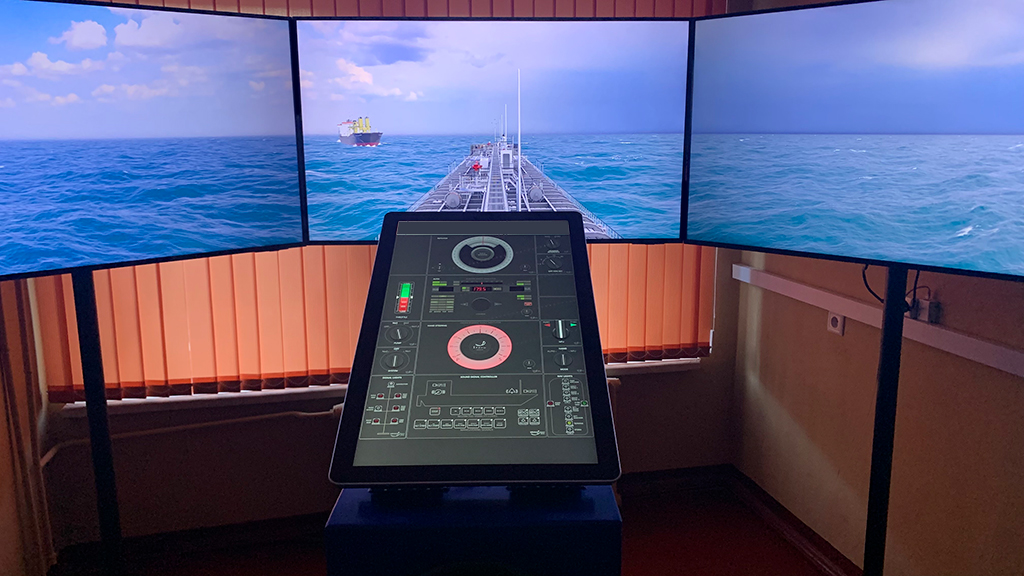

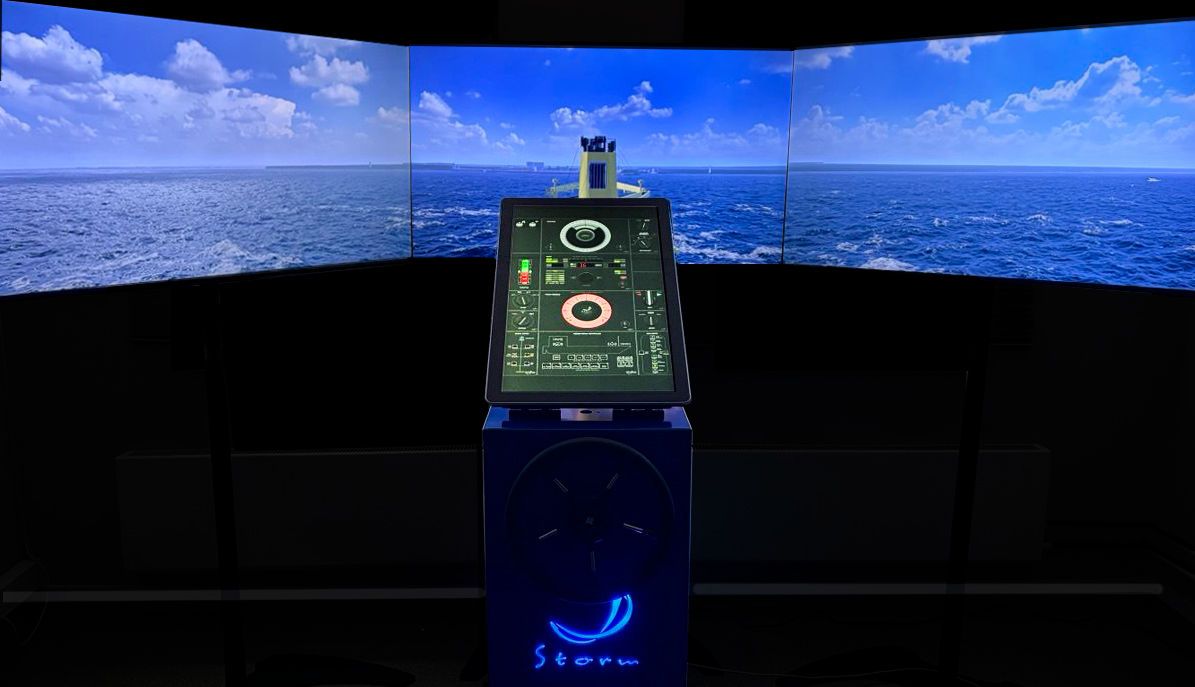

Рабочее место слушателя базовой комплектации
Основные задачи, отрабатываемые на тренажере:
- Управление рулем и выполнение голосовых команд, подаваемых вахтенным помощником на руль, включая команды, подаваемые на английском языке.
- Использовании гиро- и магнитных компасов.
- Выполнение команд, подаваемых на руль.
- Переход с автоматического управления рулем на ручное и обратно.
- Использование трех режимов управления рулем: «Простой» (NFU), «Ручной» (Hand), «Автомат» (Auto).
- Ведение надлежащего визуального и слухового наблюдения.
- Обязанности, связанные с ведением наблюдения в дневное и ночное время суток, включая сообщения о приблизительном направлении на звуковой сигнал, огонь или другой объект в градусах или четвертях.
- Содействие наблюдению и управлению безопасной вахтой.
- Термины и определения, употребляемые на судне.
- Использование подходящих средств внутрисудовой связи и аварийной сигнализации.
- Умение понимать команды и общаться с вахтенным помощником капитана по вопросам, связанным с выполнением обязанностей по несению вахты.
- Процедуры ухода с вахты, несения и передачи вахты, Информация, требуемая для несения безопасной вахты.
Районы плавания
В тренажере реализованы районы плавания:
- Район открытого моря.
- Район захода в порт со стороны моря.

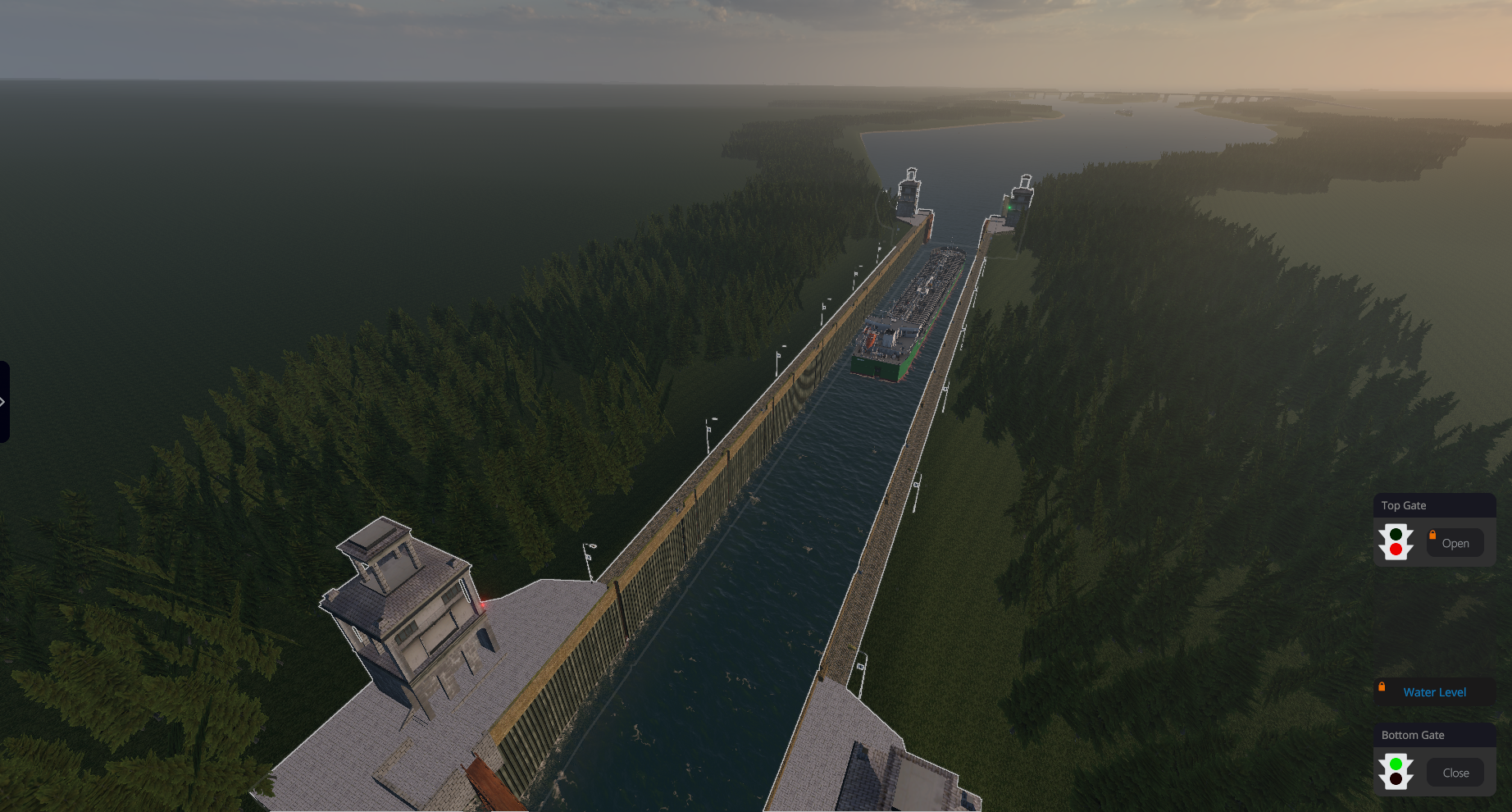

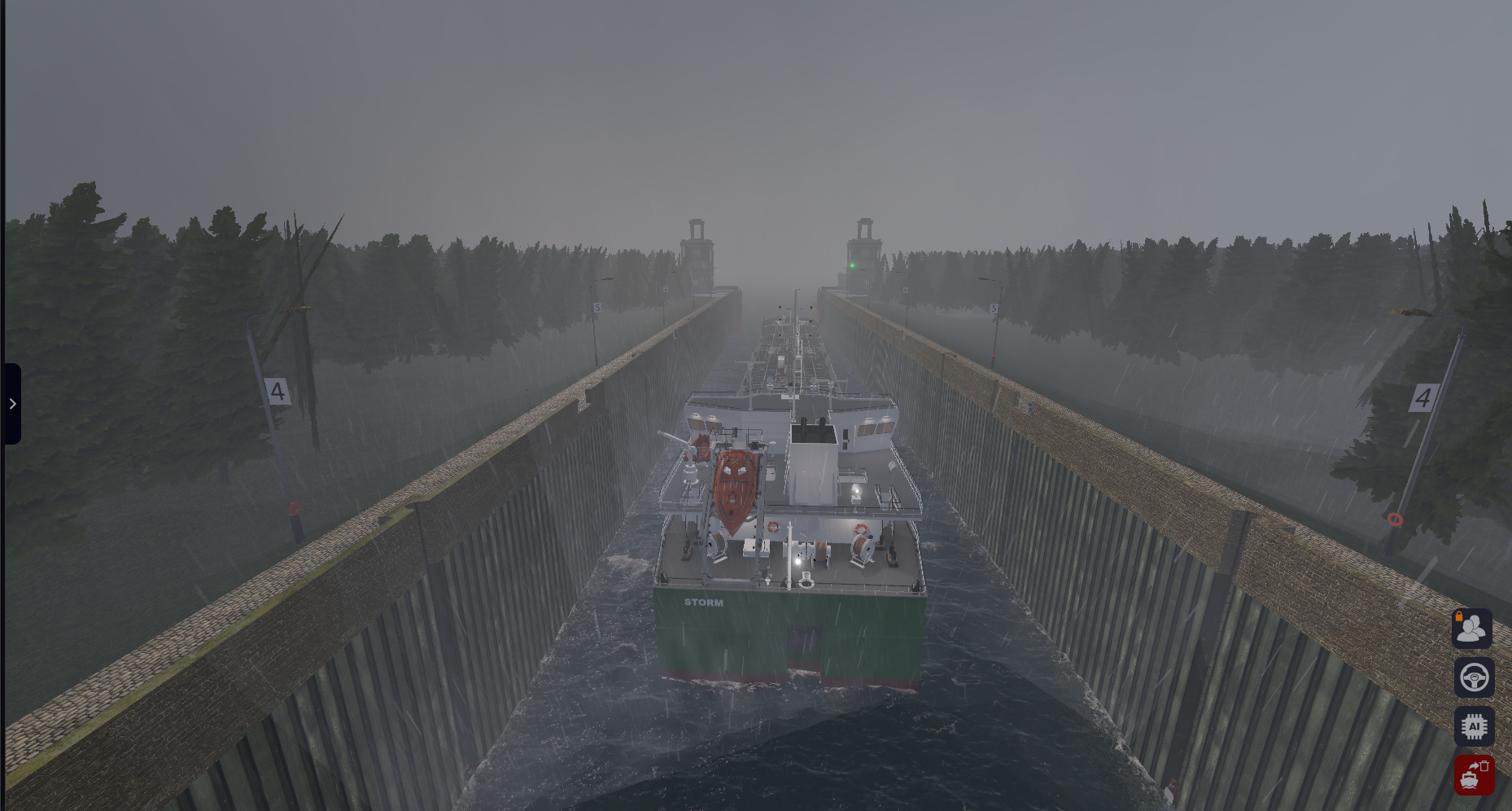

- Район внутренних водных путей с выходом в море, шлюзом и мостом.
Модели судов

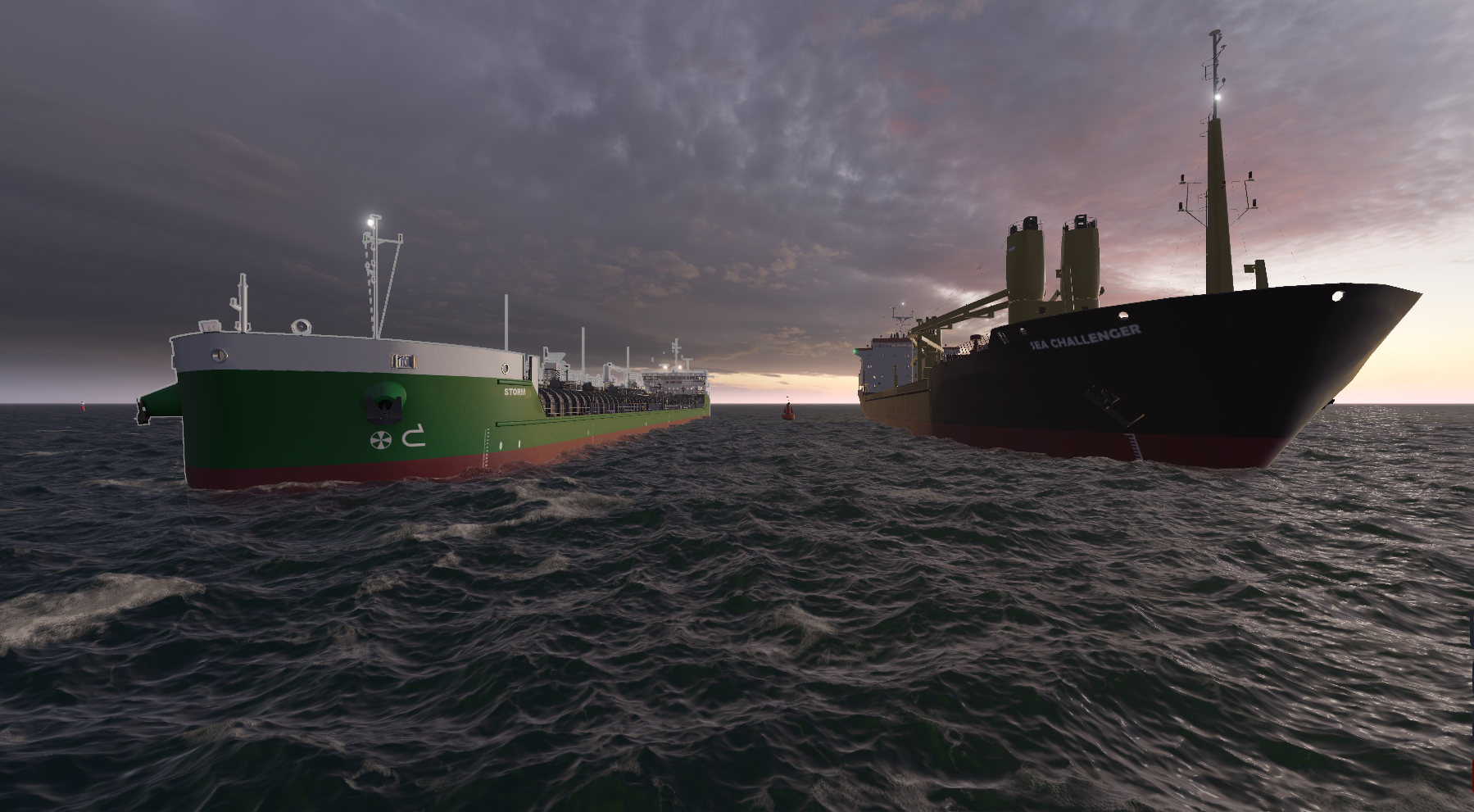

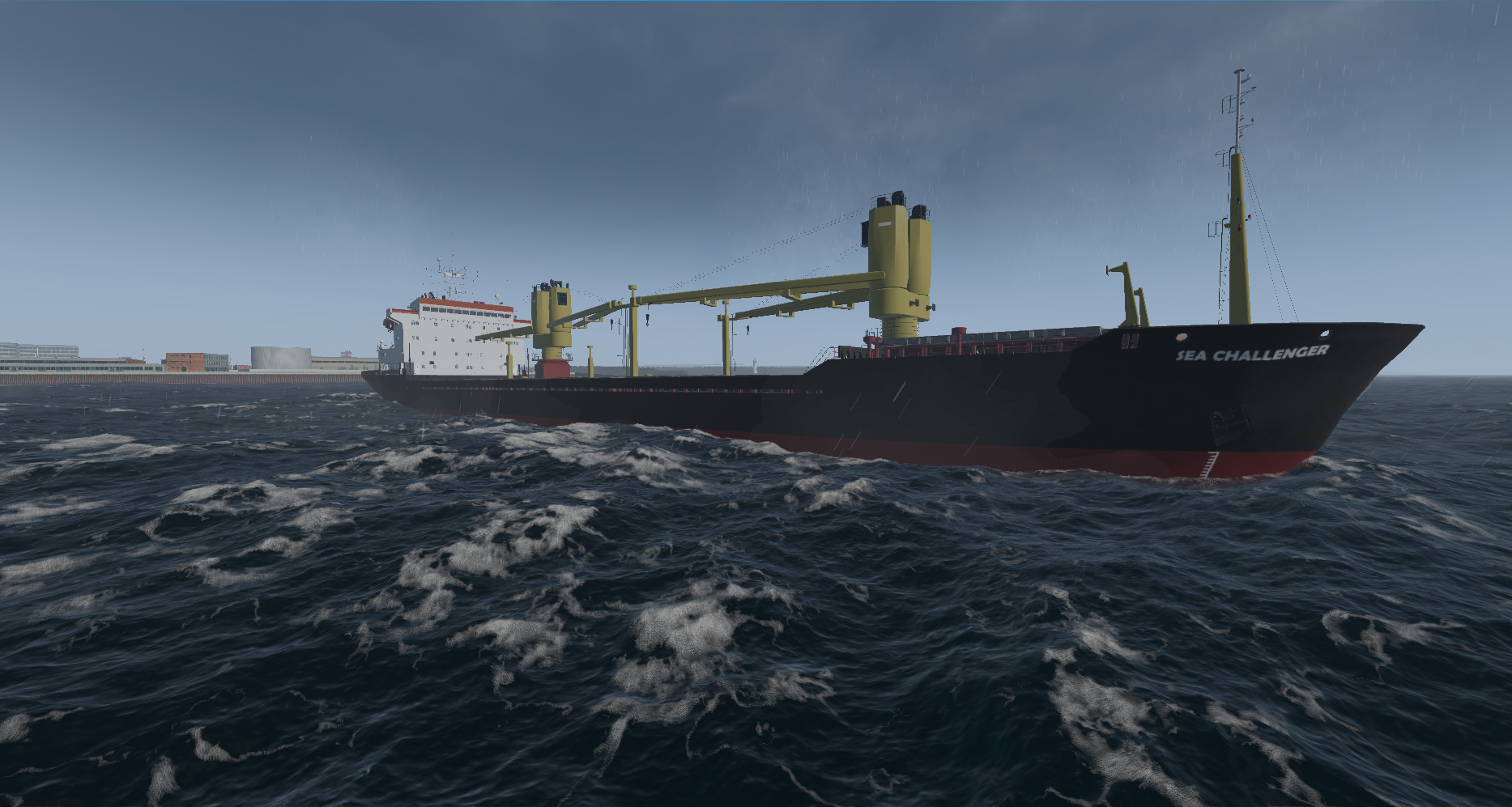

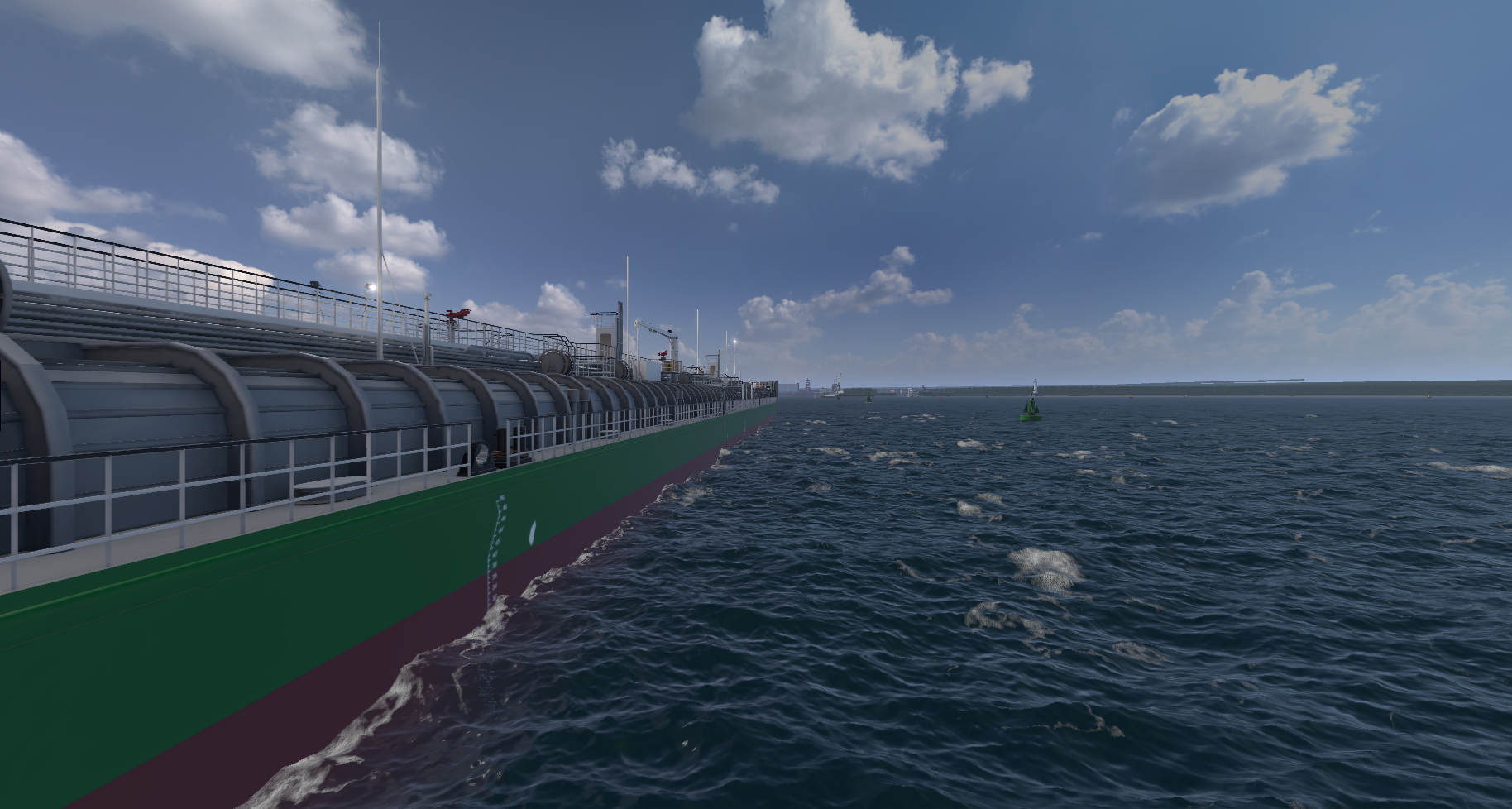

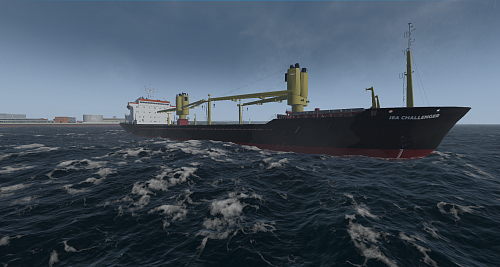

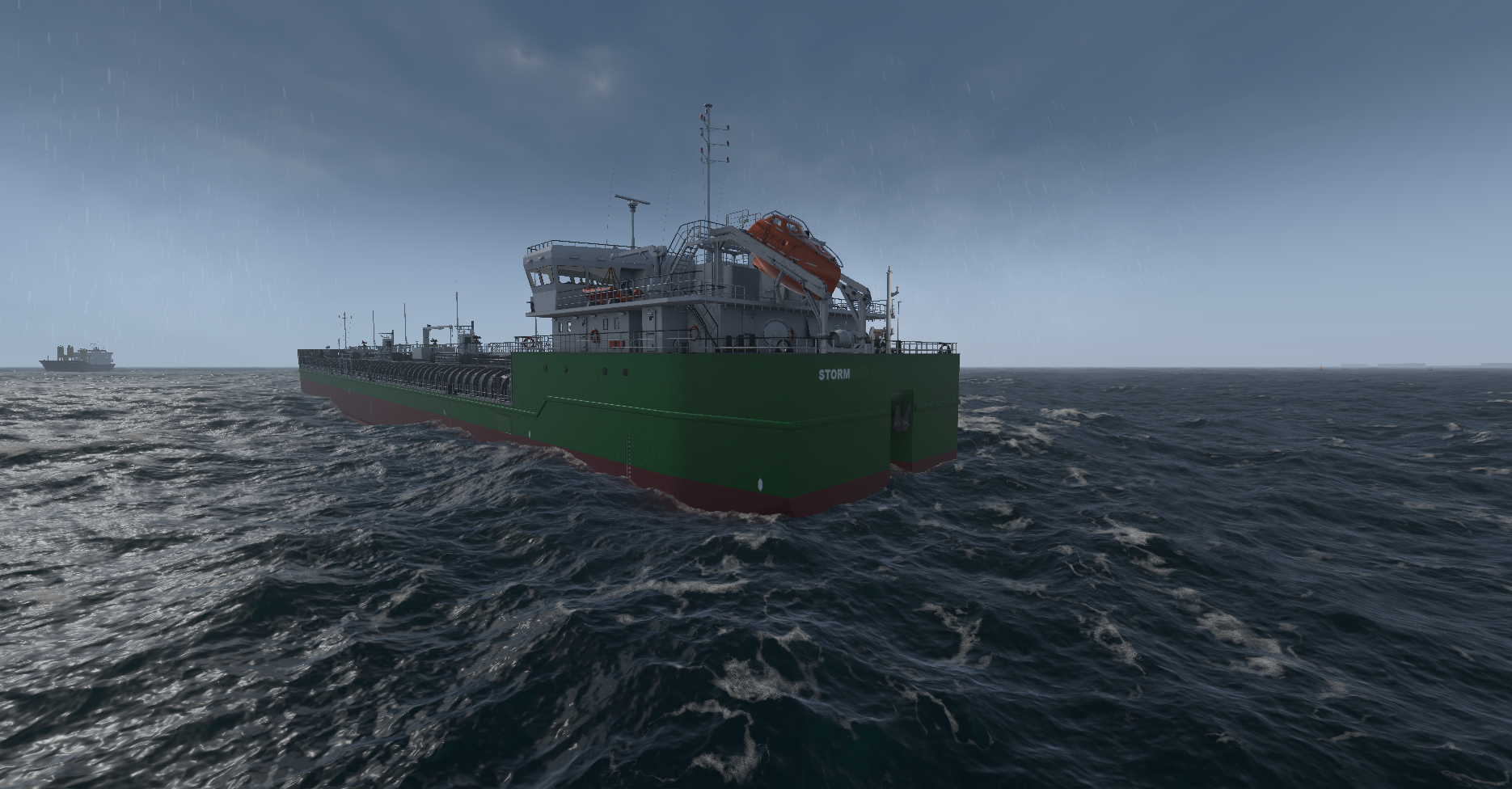

В тренажер включены активные 3D модели крупнотоннажного танкера и сухогруза.
Состав
Тренажер состоит из рабочего места инструктора и рабочих мест слушателей.
Минимальная рекомендуемая конфигурация тренажера: 1 рабочее место инструктора и 1 рабочее место слушателя.

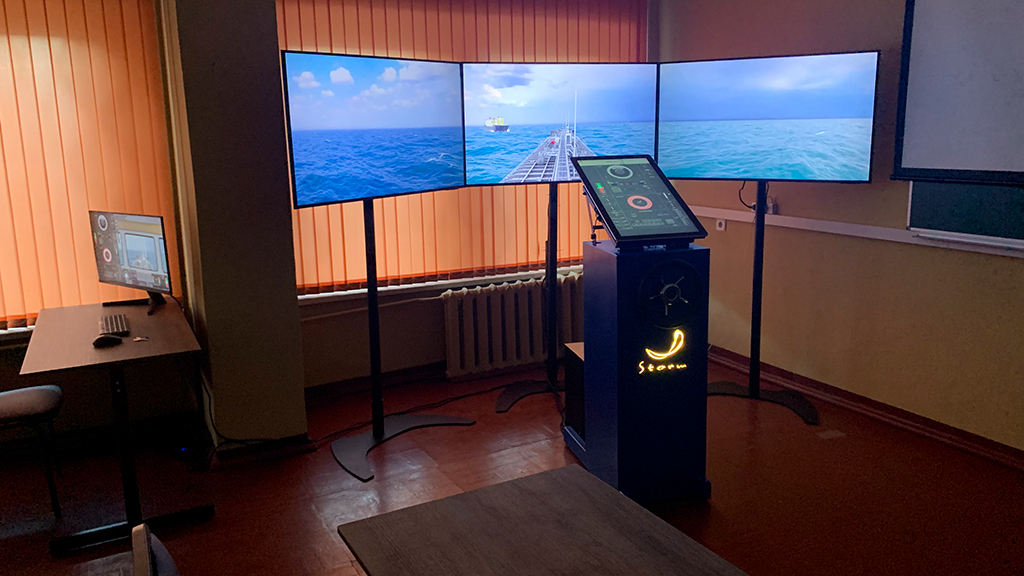

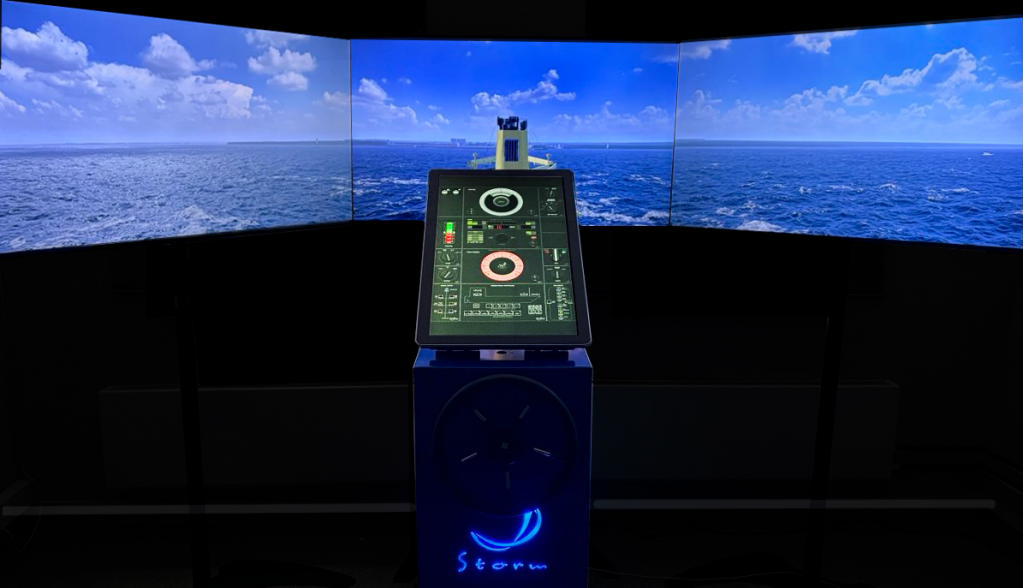

Рабочее место инструктора и рабочее место слушателя базовой комплектации
Рабочее место инструктора предназначено для управления подготовкой слушателя. С помощью РМИ инструктор имеет возможность производить:
- выбор упражнения, в котором заданы:
- корректировку начальных параметров упражнений:
- выставление на мачтах судов огни и знаки, а также флаги международного свода сигналов (МСС-65);
- подачу звуковых сигналов с судов;
- активацию нештатных ситуаций: отказов гирокомпаса и магнитного компаса, рулевых машин, насосов, отказов режимов работы авторулевого – ручного и автоматического;
- активацию аварийно-предупредительной сигнализации на активном судне;
- визуальный контроль выполнения упражнений слушателями;
- перехват управления активного судна у слушателя.
- район плавания;
- гидрометеорологическая обстановка;
- время суток;
- расстановка и траектории движения судов-целей;
- нештатные ситуации.

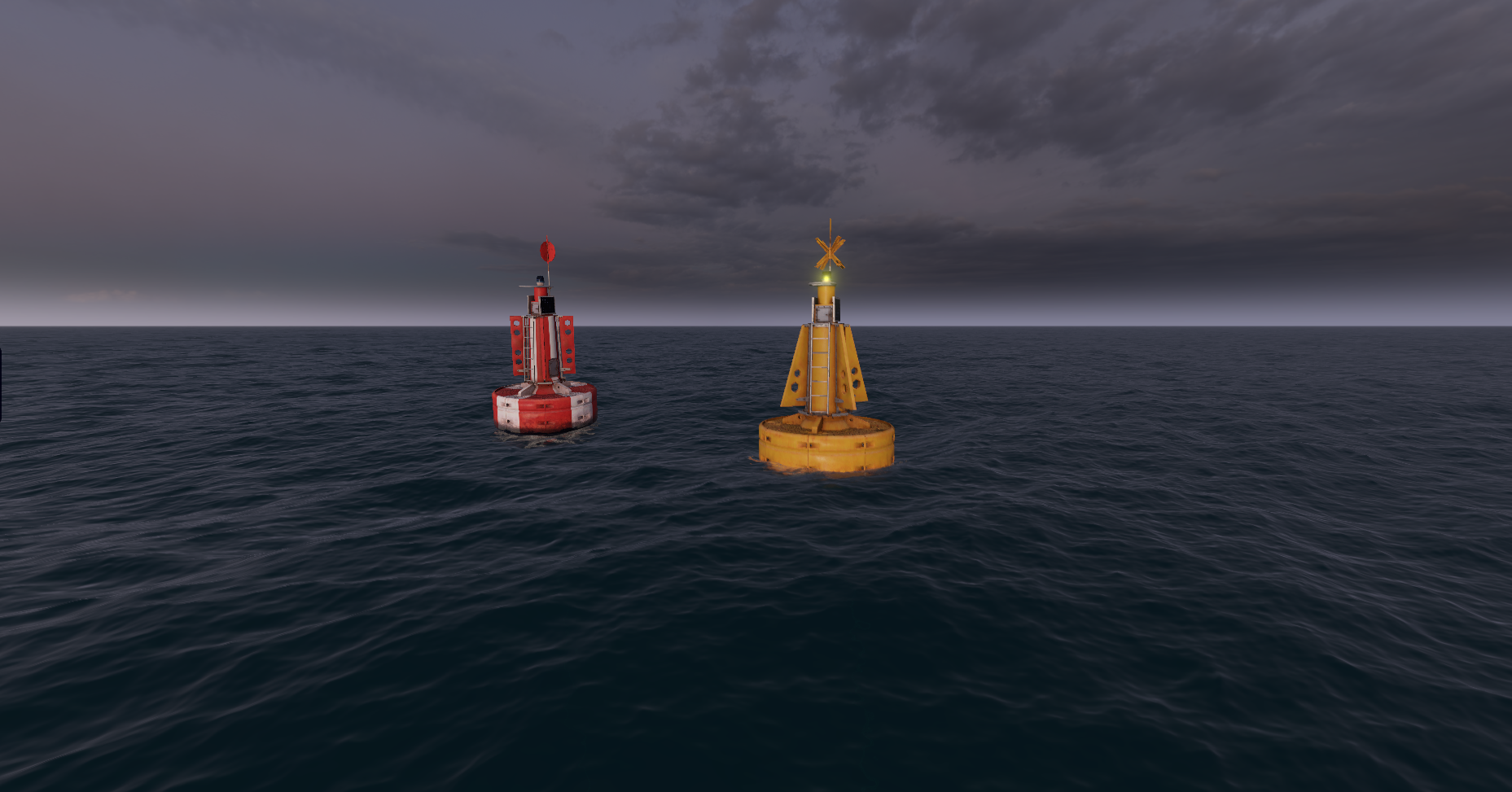

- изменять навигационную обстановку (расставлять или менять местоположение плавучих навигационных знаков);
- изменять гидрометеорологическую обстановку (силу и направление сноса судна, ограничение видимости, осадки, высоту волн) и время суток;
- вводить новые суда-цели;
- назначать слушателям активные суда для управления и давать им ход;

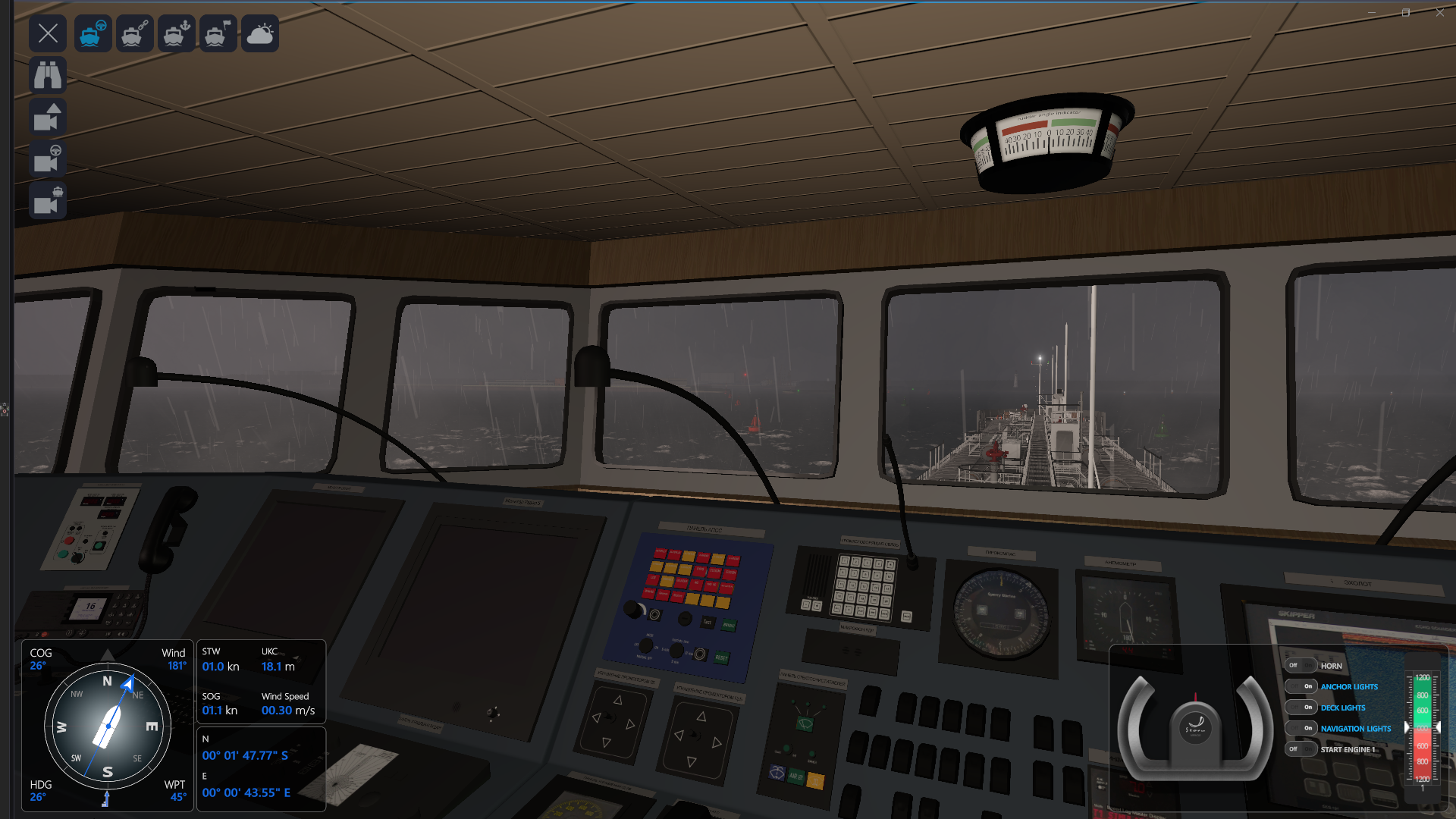

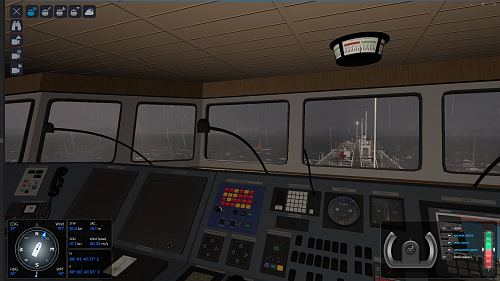

На рабочем месте слушателя имитируются визуализация надводной обстановки и пульт управления судном, включая:
- авторулевой с режимами управления: «Простой», «Ручной», «Автомат»;
- переключатель подачи звукового сигнала отклонении с курса (Off HDG Course Alarm);
- кнопки задатчика курса для режима «Автомат»;
- индикатор задаваемого штурвалом отклонения пера руля от диаметральной плоскости судна (Rudder angle indicator);
- репитер магнитного компаса;
- репитер гирокомпаса;
- штурвал;
- аксиометр;
- ручка дистанционного управления двигателем;
- кнопки подачи звукового сигнала;
- индикатор аварийно-предупредительной сигнализации (Alarm panel);
- кнопки включения насосов рулевой машины;
- кнопки переключения рулевых систем.

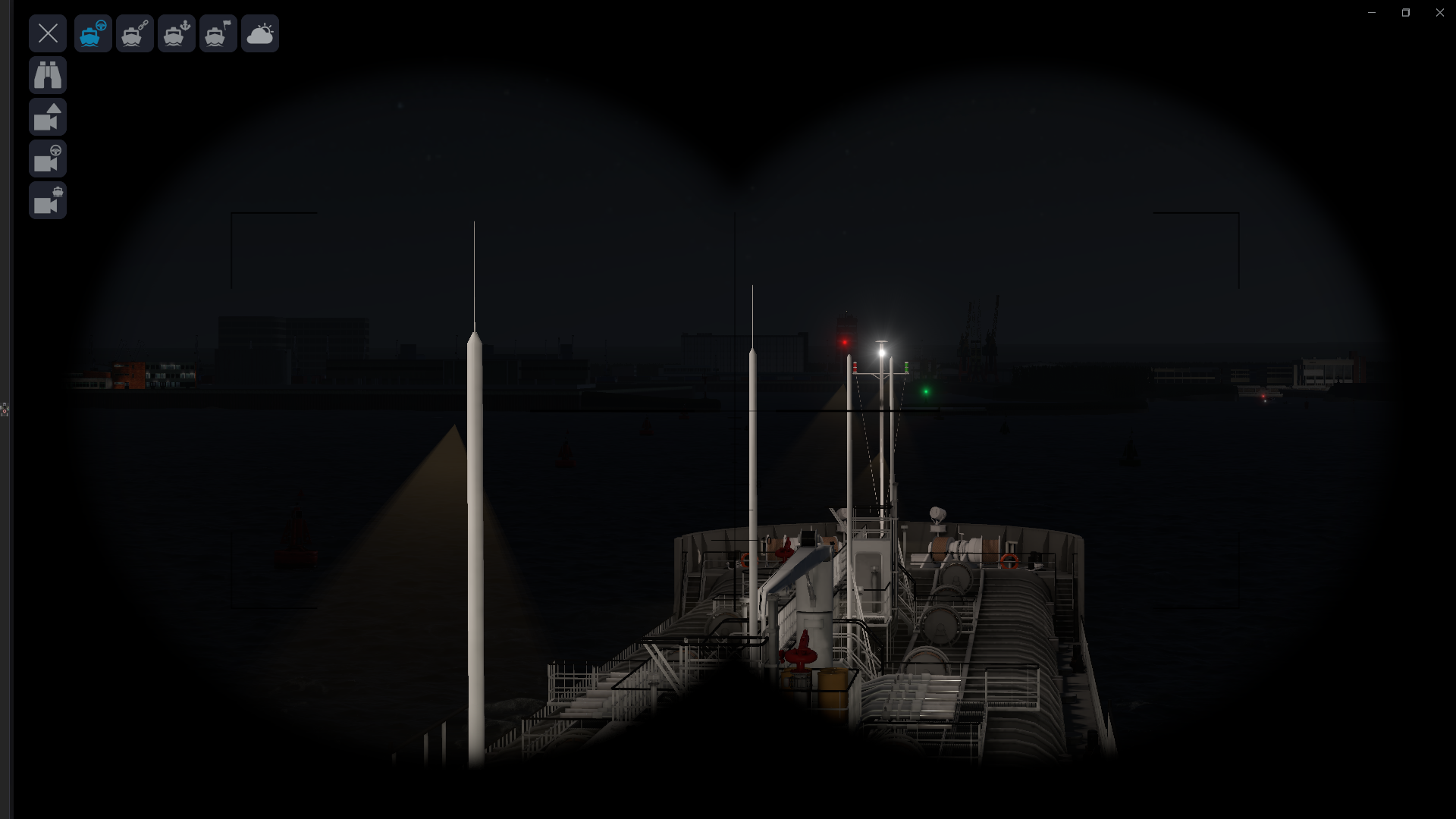

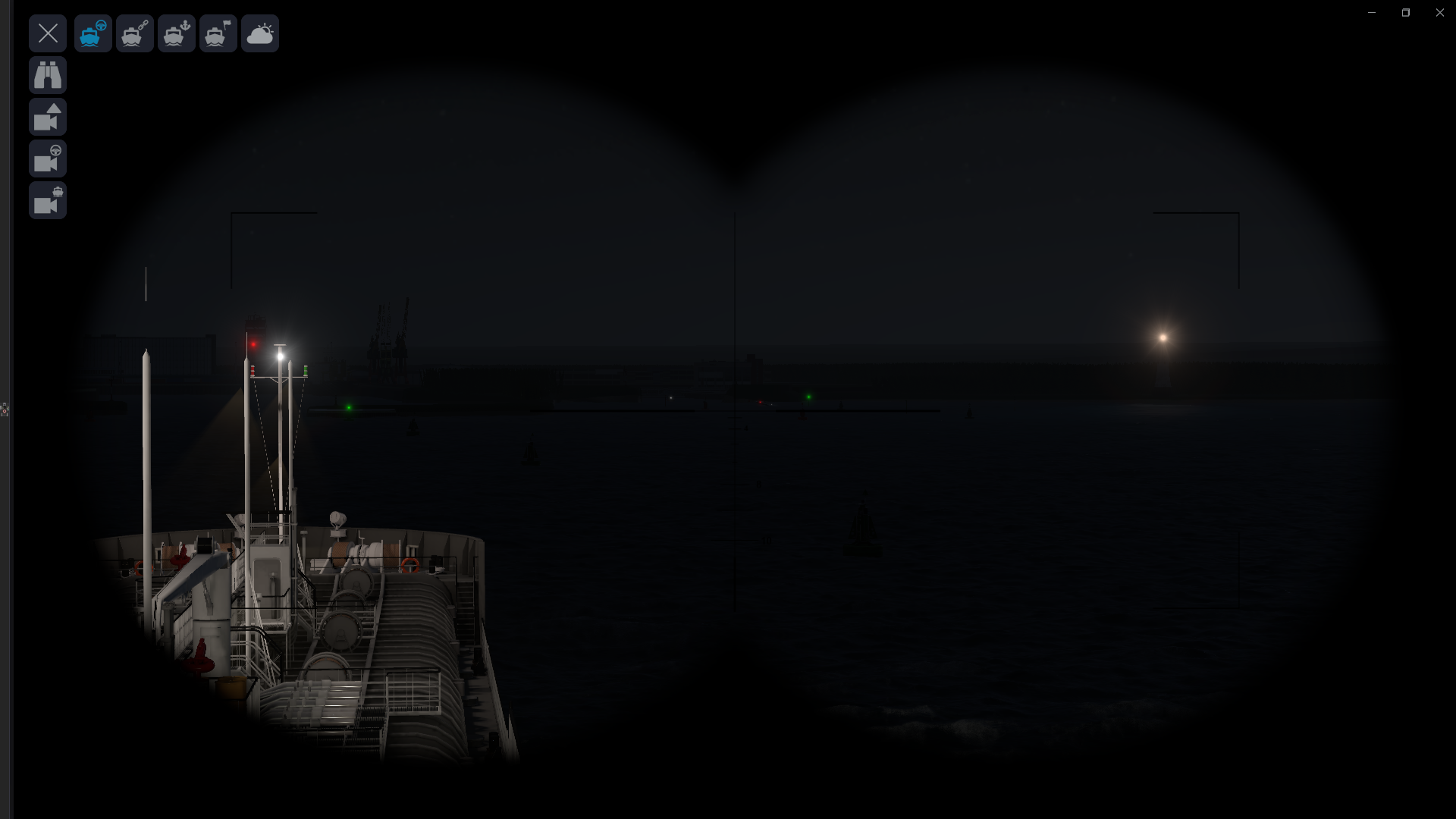

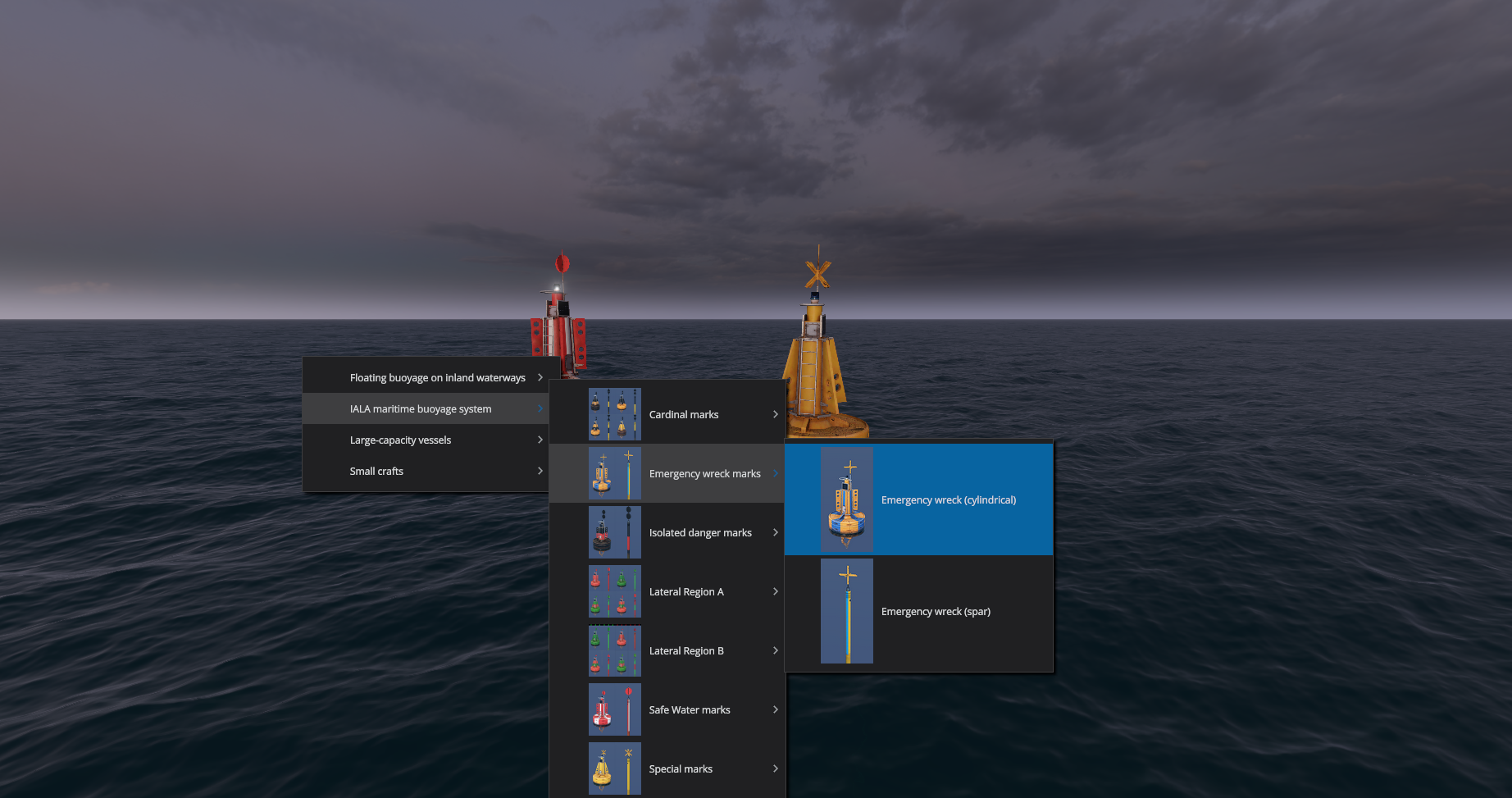

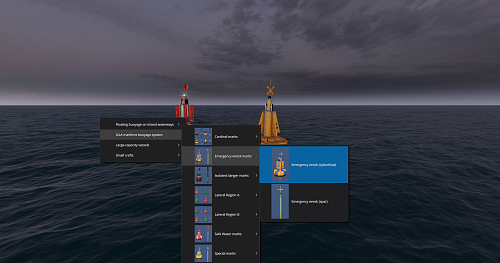

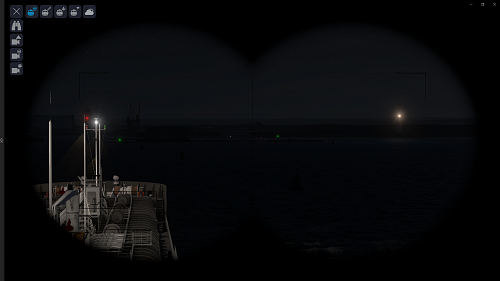

На пульте управления присутствуют стандартные кнопки: бинокль, кнопка для вызова окна, в котором можно вывесить огни, фигуры и флажки, переключение камер.
На РМС имеется возможность:
- Задавать ход судну.
- Управлять судном с помощью штурвала или джойстика.
- Задавать разные режимы управления авторулевым.
- Слышать и подавать звуковой сигнал.
Рабочее место слушателя может быть выполнено в базовой и компактной комплектациях.

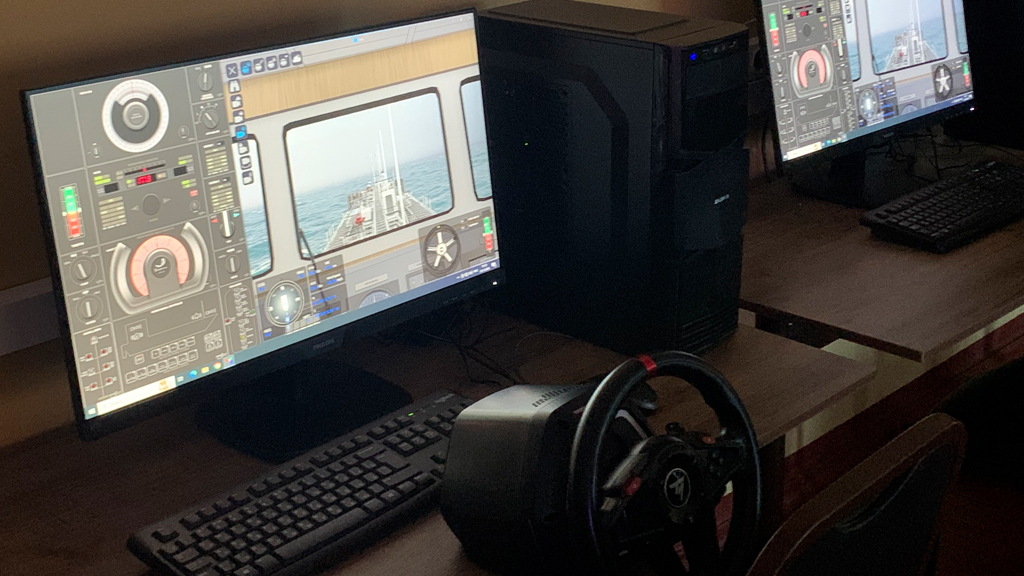

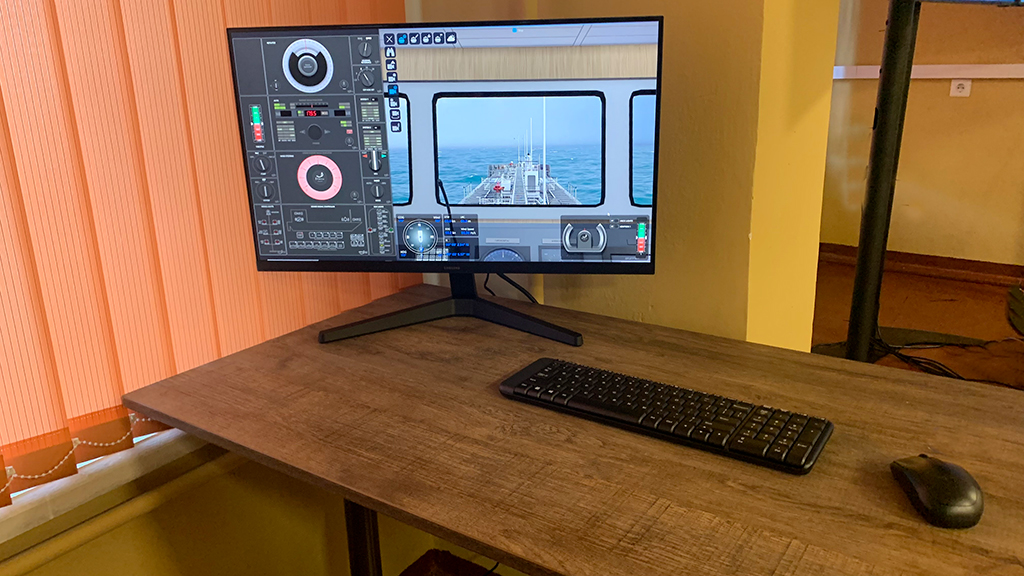

Рабочее место слушателя компактной комплектации

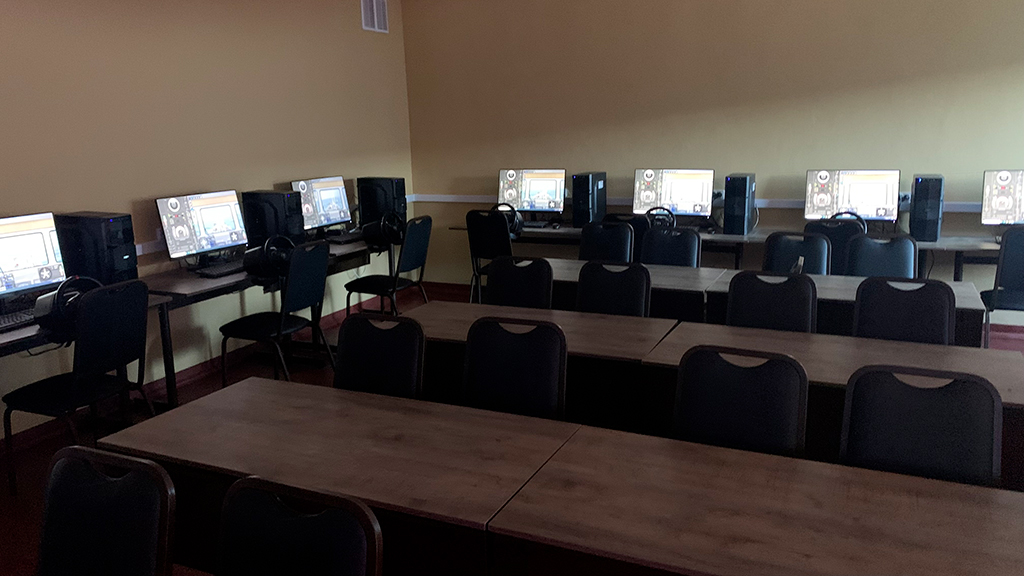

Рабочие места слушателя компактной комплектации

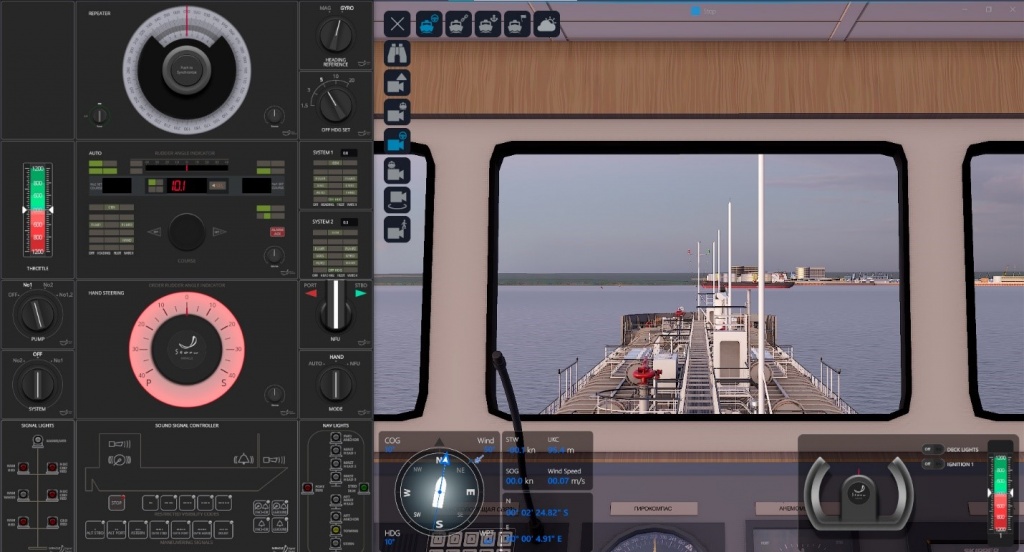

Окно рабочего места слушателя компактной комплектации
В базовой комплектации пульт управления реализован в виде аппаратной консоли со встроенными штурвалом и сенсорным монитором, на котором имитируются органы управления и навигационные приборы. Визуализация надводной обстановки выводится на ЖК телевизоры. В компактной комплектации пульт управления и визуализация надводной обстановки реализованы на экране одного монитора. Управление рулем осуществляется с помощью стандартного манипулятора - руля.
Тренажер поставляется с комплектом технико-эксплуатационной документации, включая руководство пользователя и учебно-методические указания по проведению практических занятий и проверки практических навыков.
Нормативная база
- Конвенция ПДНВ: Правило II/4;
- Кодекс ПДНВ: Раздел II/4, Таблица A-II/4 «Спецификация минимальных требований к компетентности для лиц рядового состава, входящих в состав ходовой навигационной вахты».
