Полномасштабный тренажер машинного отделения (версия на базе сенсорных мониторов)

Тренажер предназначен для отработки практических навыков судомехаников и мотористов по несению вахты в машинном отделении и безопасной эксплуатации систем и механизмов.

Тренажер может быть использован при:

  • обучении курсантов судомеханических специальностей морских образовательных организаций,
  • проведении курсов подготовки для продления/получения рабочих дипломов и курсов тренажерной подготовки по программам «Управление ресурсами машинного отделения» («Engine Room Resource Management»),
  • проведении курсов тренажерной подготовки персонала судов, подпадающих под действие Кодекса МГТ (IGF Code),
  • проведении курсов тренажерной подготовки персонала судов по программе «Подготовка к работе с высоким напряжением» («HighVoltageTraining»).

Состав тренажера:

Центральный пост управления: Имитатор пульта управления главными двигателями и вспомогательными системами. Аппаратная консоль, 6 LCD сенсорных мониторов 22’’, 1 системный блок. Центральный пост управления: Имитатор главного распределительного щита. Аппаратная консоль, 5 LCD сенсорных мониторов 42’’, 1 LCD сенсорный монитор 22’’, 1 системный блок Машинное отделение: 3D имитатор машинного отделения. Аппаратная консоль, 1 LCD сенсорный монитор 65’’, 1 LCD сенсорный монитор 22’’, 1 системный блок. Помещение аварийного дизельгенератора: 3D имитатор аварийного дизельгенератора. Аппаратная консоль, 1 LCD сенсорный монитор 55’’, 1 LCD сенсорный монитор 22’’, 1 системный блок Рабочее место инструктора: Системный блок, средство связи INTERCOM, видеокамеры, панель аварийной сигнализации. В зависимости от загруженного на оборудовании программного обеспечения, в тренажере может имитироваться работа машинного отделения нескольких типов:

  1. Low Speed Engine Room Simulator Winterthur Gas & Diesel W-X-35 CPP/FPP - TS - Машинное отделение с малооборотным двухтопливным двигателем, с электронным управлением (Common Rail тип), винтом регулируемого шага.
  2. Low Speed Engine Room Simulator Winterthur Gas & Diesel W-X-62/72 FPP - TS - Машинное отделение с малооборотным двухтопливным двигателем, с электронным управлением (Common Rail тип), винтом фиксированного шага.
  3. Low Speed Engine Room Simulator Winterthur Gas & Diesel W-X-92 FPP - TS - Машинное отделение с малооборотным двухтопливным двигателем, с электронным управлением (Common Rail тип), винтом фиксированного шага.
  4. Dual Fuel Low Speed Engine Room Simulator Winterthur Gas & Diesel RT-flex 50DF CPP - TS - Машинное отделение с малооборотным двухтопливным двигателем, с электронным управлением (Common Rail тип), винтом регулируемого шага.
  5. Low Speed Engine Room Simulator LER3D-TS - Машинное отделение с малооборотным двигателем типа «MAN DIESEL (B&W) LMC», винтом фиксируемого шага.
  6. Medium Speed Engine Room Simulator PSV3D - TS (Platform Supply Vessel) - Машинное отделение судна обеспечения морских установок с 4 среднеоборотными двигателями (тип «BERGEN DIESEL», 1000 RPM), 2 винтами регулируемого шага, 2 редукторами.
  7. Medium Speed Engine Room Simulator MED3D - TS - Машинное отделение со среднеоборотным двигателем (тип «MAK», 500 RPM), винтом регулируемого шага, 1 редуктором.
  8. Medium Speed Engine Room Simulator MER3D - TS - Машинное отделение с 2 среднеоборотными двигателями (тип «BERGEN DIESEL», 500 RPM), винтом регулируемого шага, 1 редуктором.
  9. Dual Fuel Medium Speed Engine Room Simulator LNG-DE3D - TS - Машинное отделение пассажирского судна типа «ро-ро» с высоковольтной дизельэлектрической двухтопливной установкой, 3 двухтопливными дизельгенераторами, 2 азимутальными подруливающими устройствами.
  10. Medium Speed Engine Room Simulator HV-DE3D - TS - Машинное отделение судна обеспечения морских установок с высоковольтной дизельэлектрической установкой, 2 азимутальными подруливающими устройствами, носовым и выдвижным подруливающими устройствами, 4 дизельгенераторами.

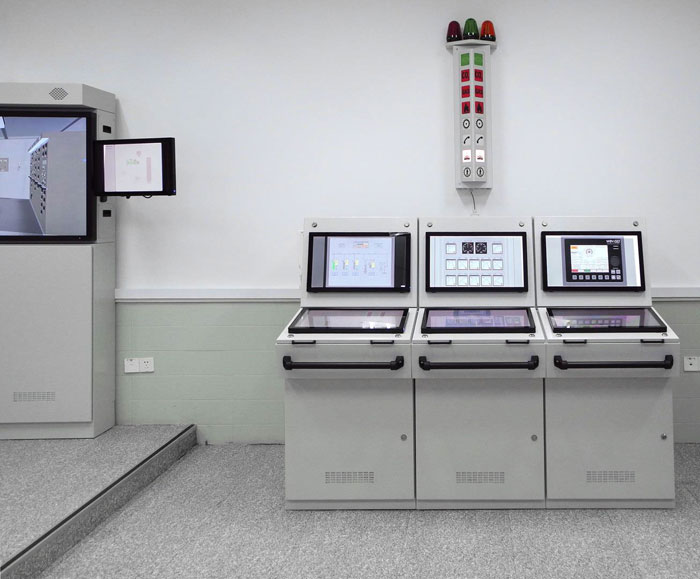

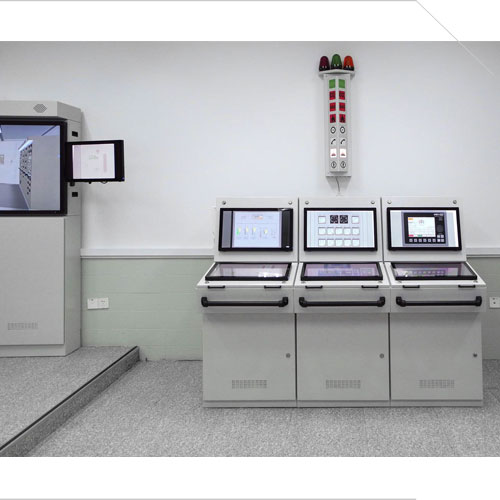

Имитатор пульта управления главными двигателями и вспомогательными системами.

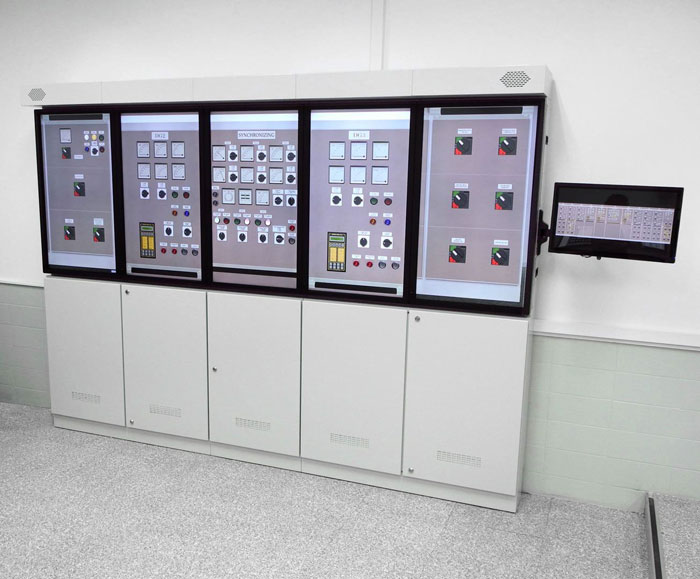

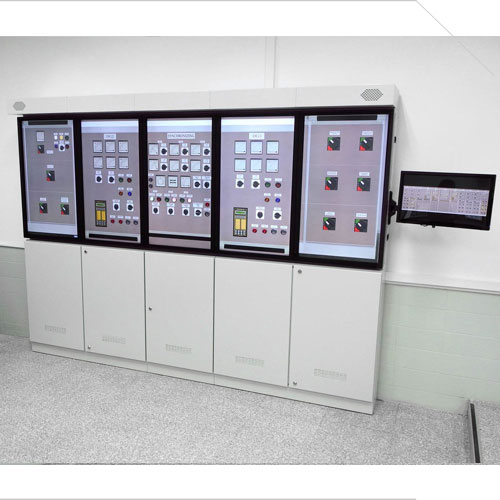

Имитатор главного распределительного щита.

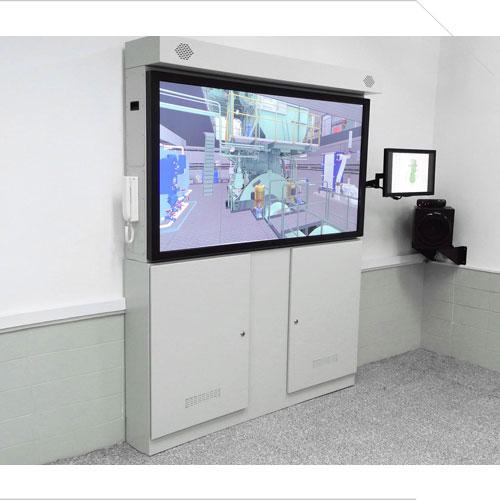

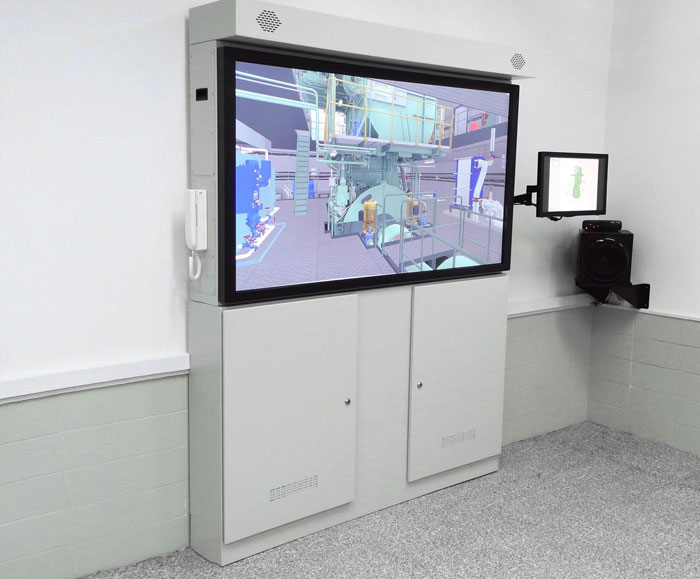

3D имитатор машинного отделения.

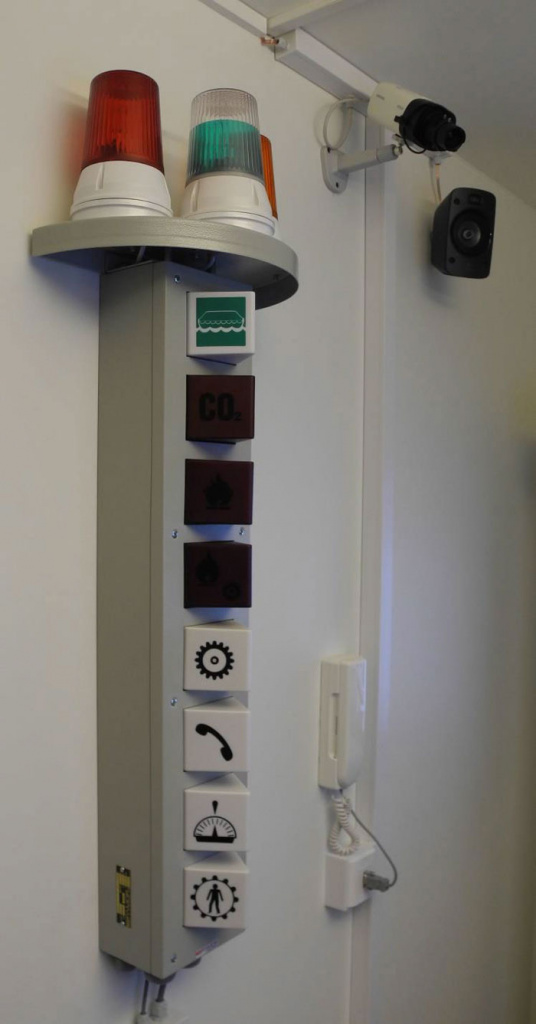

Панель аварийной сигнализации

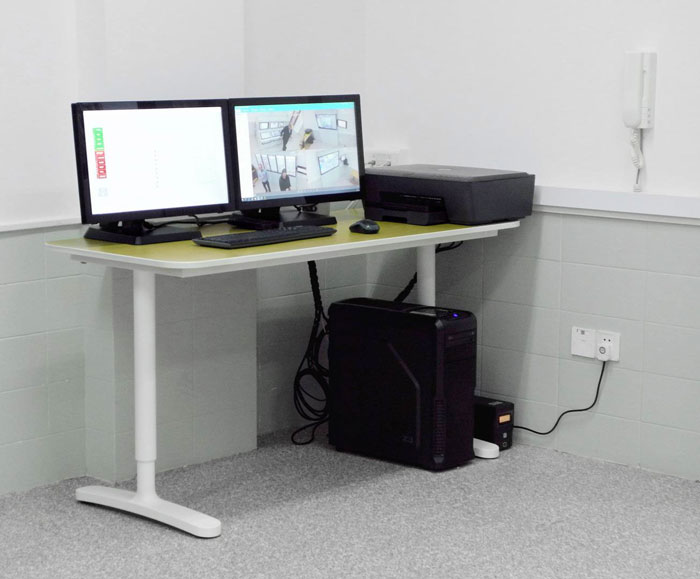

Рабочее место инструктора

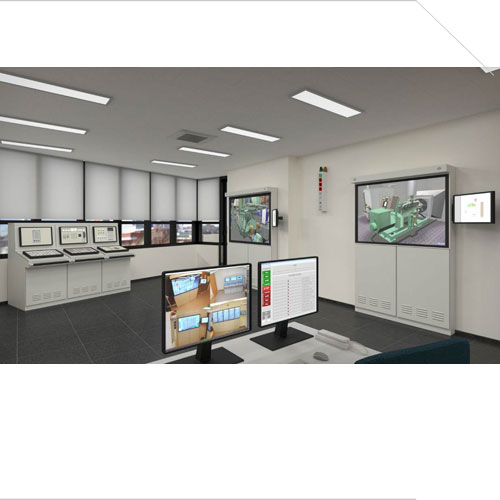

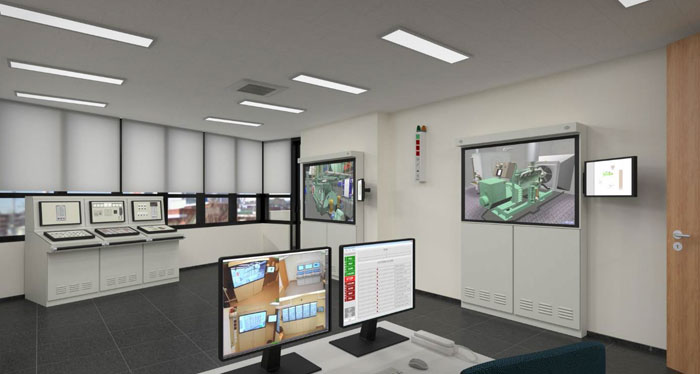

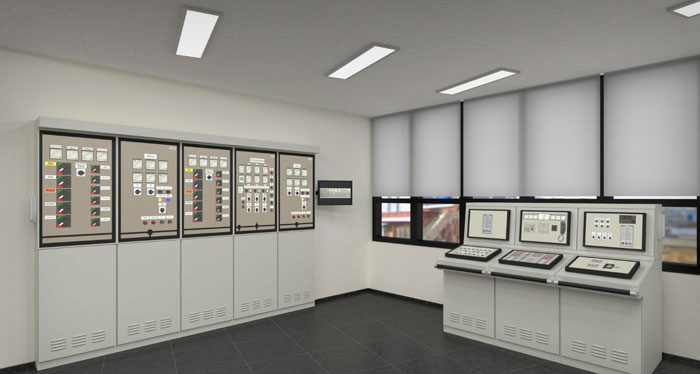

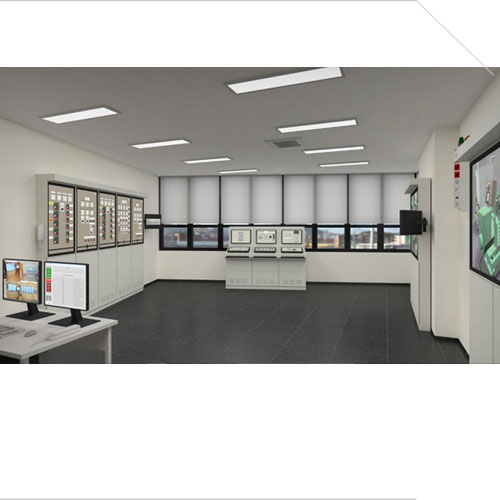

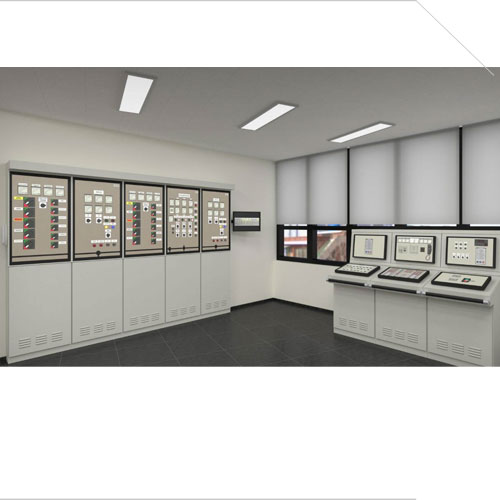

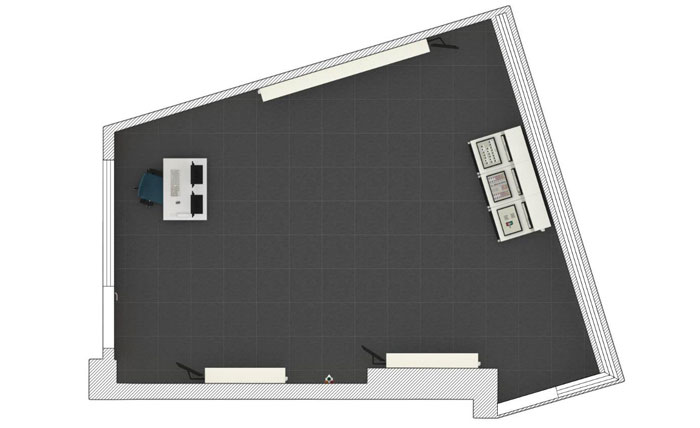

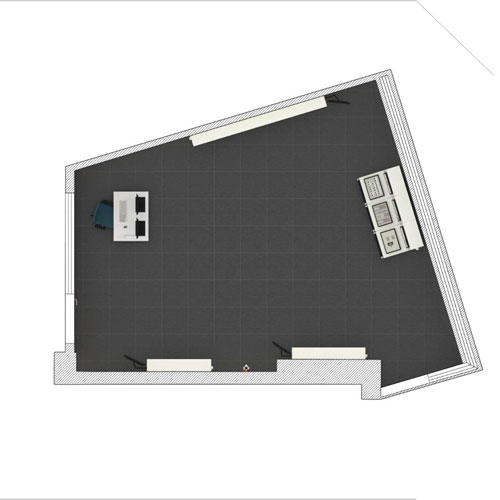

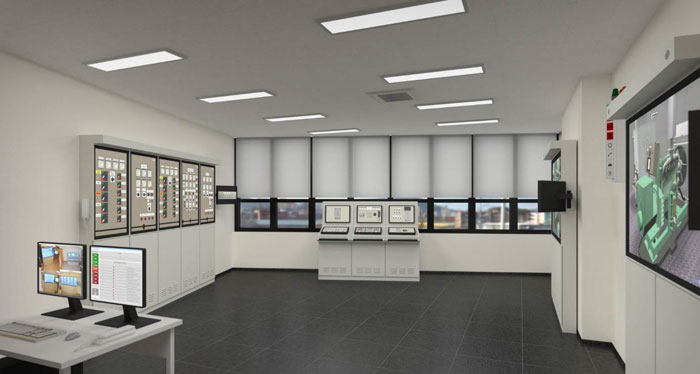

Примеры размещения оборудования в помещении






Вид подготовки:                                                                       Язык:

  • Отработка практических навыков.

  • Английский.

Нормативная база:

Версия: 1.0

Конвенция ПДНВ:

  • Правила III/1, III/2, III/3, III/4, III/5.
Кодекс ПДНВ:

  • Разделы A-III/1, A-III/2, A-III/3, A-III/4, A-III/5.

 Пользователи:                                                                         Целевая аудитория:

  • Морские образовательные учреждения
  • Учебно-тренажерные центры

  • Судомеханики и мотористы
